Steuer- und Trenntransformator

USTE 1200/2x115

Eigenschaften

Vorteile

 Universelle Eingangsspannungen 208 bis 600 Vac

 Sehr gutes Einschaltverhalten durch verringerte Einschaltströme

 Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept

 Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung

 Kurze Verdrahtungszeit durch Federkraftklemmen

 Berührungsgeschützte Anschlussklemmen nach UVV BGV A3

 Einfache Befestigung durch robuste Metallfußplatte mit Langlöchern

Produkt Steuer- und Trenntransformator
Bestellnummer USTE 1200/2x115
Leistung 1.200 VA
Eingang 208 V / 230 V / 380 V / 400 V / 415 V / 440 V / 460 V / 480 V / 500 V / 525 V / 550 V / 575 V / 600 V
Ausgang 2 x 115 V • 5,22 Aac
Phasen 1
Frequenzbereich 50 Hz bis 60 Hz
Kurzschlussverluste 50 W
Leerlaufverluste 32 W
Kurzzeitleistung 5.700 VA
Kurzschlussspannung uk 3,8 %
EN Isolierstoffklasse B (130°C)
UL Isolierstoffklasse class 130
Einschaltdauer 100 %
Leitermaterial Kupfer
Wirkungsgrad 93,6 %
Allgemein
Kurzschlussfestigkeit nicht kurzschlussfest
Schaltgruppe IIii0
Kühlungsart AN
Umgebung
Umgebungstemperatur -20 °C bis 40 °C / -4 °F bis 104 °F
Max. Aufstellhöhe 2.000 m / 6.562 ft
Schutz und Sicherheit
Schutzart IP 00
Schutzklasse (vorbereitet) I
Überspannungskategorie III
Verschmutzungsgrad 1
Anschlussinformationen
Anschluss Eingang Push-In Klemme
Anschluss Ausgang Push-In Klemme
Anschluss PE Flachsteckanschluss

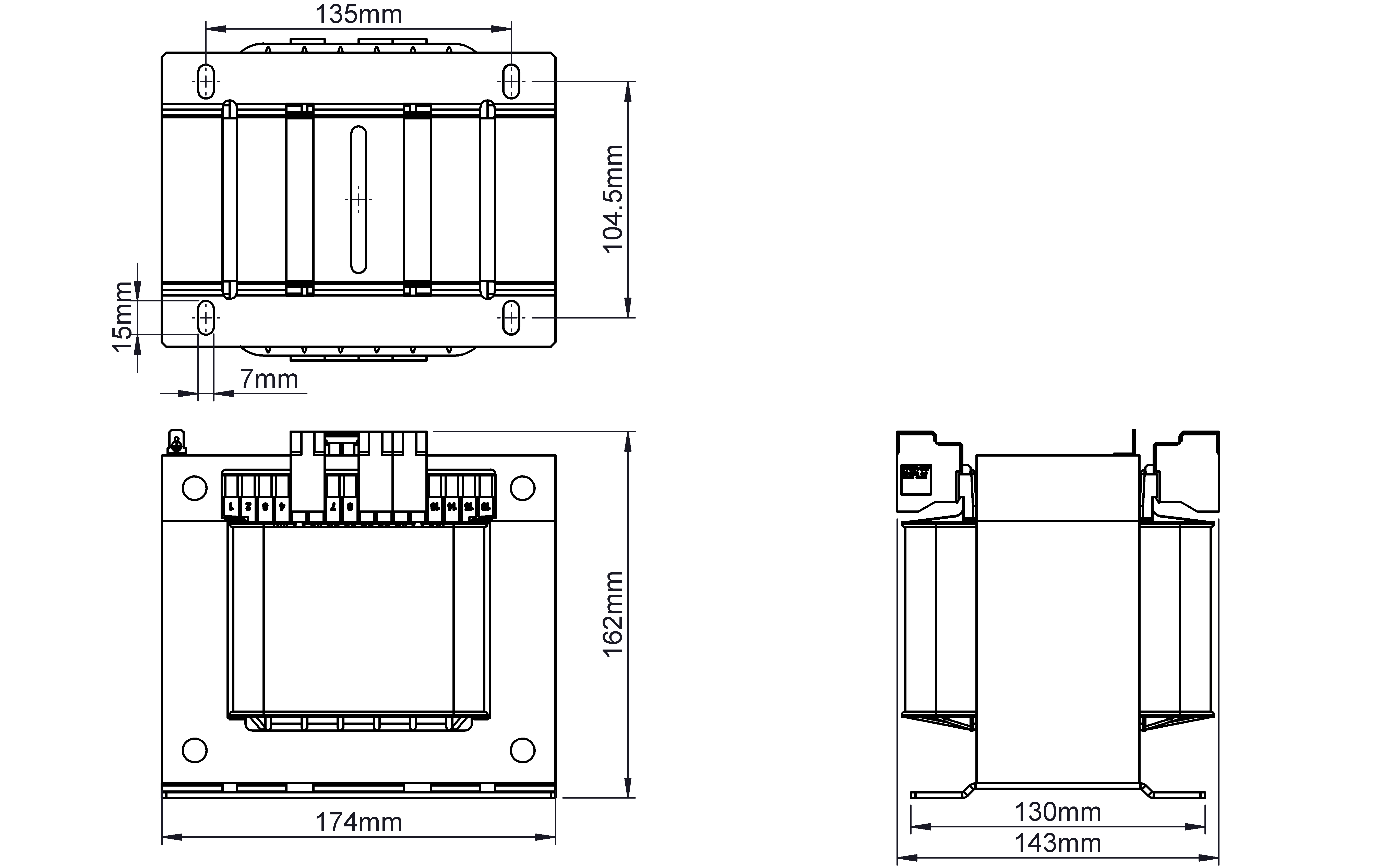

Maße und Gewichte
Breite 174 mm / 6,85 in
Höhe 162 mm / 6,38 in
Tiefe 143 mm / 5,63 in
Gewicht 15,4 kg / 33,95 lbs
Niederspannungsrichtlinie EN 61558-2-2
EN 61558-2-4
Zulassung cULus - Listed UL 5085-1/-2; CSA 22.2
