Trenntransformator, dreiphasig
TT3 20-69-4
Eigenschaften
Allgemeine Daten
Trenntransformatoren der Baureihe TT3 sorgen für eine sichere galvanische Trennung der Primärstromkreise von den Sekundärstromkreisen. Die multifunktionalen und verbreiteten Fußwinkel bieten variable Befestigungsmöglichkeiten und erleichtern die Montage von oben. Die Transformatoren sind mit Kranösen zur Erleichterung des Transports ausgestattet.
Vorteile
› Trenntransformator nach EN (IEC) 61558-2-4
› Patentierte Montagetechnik zur Verringerung von Wärmeverlusten
› Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung
› Sekundärseitig ±5 % Anzapfungen zur Spannungsanpassung
› Fixierte, berührungsgeschützte Schraubanschlussklemmen nach UVV BGV A3
| Produkt | Trenntransformator, dreiphasig |
| Bestellnummer | TT3 20-69-4 |
| Baureihe | TT3 |
| Leistung | 20.000 VA |
| Eingang | 3 x 690 V |
| Ausgang |
3 x 380 V • 30,4 Aac oder 400 V • 28,9 Aac oder 420 V • 27,5 Aac |
| Phasen | 3 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Kurzschlussverluste | 354 W |
| Leerlaufverluste | 277,86 W |
| Kurzschlussspannung uk | 1,9 % |
| EN Isolierstoffklasse | F (155°C) |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
| Wirkungsgrad | 96,9 % |
Allgemein
| Kurzschlussfestigkeit | nicht kurzschlussfest |
| Schaltgruppe | Dyn5 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 50 °C / -4 °F bis 122 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | I |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
Anschlussinformationen
| Anschluss Eingang | Schraubklemme |
| Anschluss Ausgang | Schraubklemme |
| Anschluss PE | Schraubklemme |

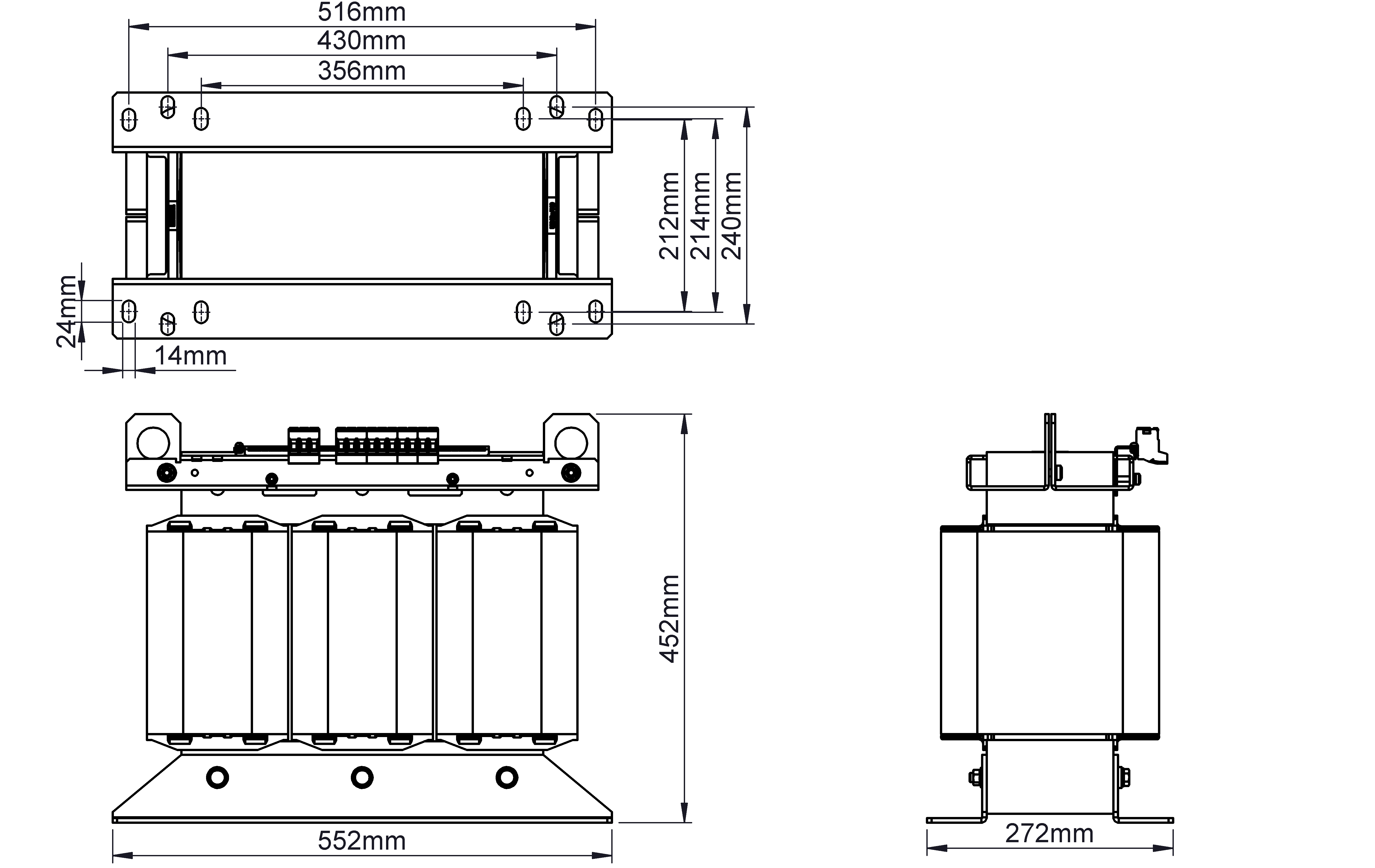

Maße und Gewichte
| Breite | 550 mm / 21,65 in |
| Höhe | 510 mm / 20,08 in |
| Tiefe | 297 mm / 11,69 in |
| Gewicht | 186 kg / 410,059 lbs |
| Niederspannungsrichtlinie | EN 61558-2-4 |
