Steuer- und Trenntransformator
TT1 4-46-23 - Auslauftypen - nicht für Neudesigns
Eigenschaften
Vorteile
› Sichere galvanische Trennung
› Patentierte Montagetechnik
› Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung
› Primärseitig ±5 % Anzapfungen zur Spannungsanpassung
› Fixierte, berührungsgeschützte Schraubanschlussklemmen nach UVV BGV A3
› Multifunktionale Fußwinkel mit insgesamt 8 Langlöchern
› Platzsparend durch stehende Bauform
› Integrierte Kranösen
› Verrutschsichere Klemmen
Produkt | Steuer- und Trenntransformator |
Bestellnummer | TT1 4-46-23 |
Leistung | 4.000 VA |
Eingang | 437 V / 460 V / 483 V |
Ausgang | 2 x 115 V • 17,4 Aac |
Phasen | 1 |
Frequenzbereich | 50 Hz bis 60 Hz |
Kurzschlussverluste | 170 W |
Leerlaufverluste | 62 W |
Kurzzeitleistung | 12.650 VA |
Kurzschlussspannung uk | 2,9 % |
EN Isolierstoffklasse | F (155°C) |
UL Isolierstoffklasse | class 155 |
Einschaltdauer | 100 % |
Leitermaterial | Kupfer |
Wirkungsgrad | 94,5 % |
Allgemein
Kurzschlussfestigkeit | nicht kurzschlussfest |
Schaltgruppe | Iii0 |
Kühlungsart | AN |
Umgebung
Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
Schutzart | IP XX B |
Schutzklasse (vorbereitet) | I |
Überspannungskategorie | III |
Verschmutzungsgrad | 1 |
Anschlussinformationen
Anschluss Pri | Schraubklemme |
Anschluss Sek | Schraubklemme |
Anschluss PE | Schraubklemme |

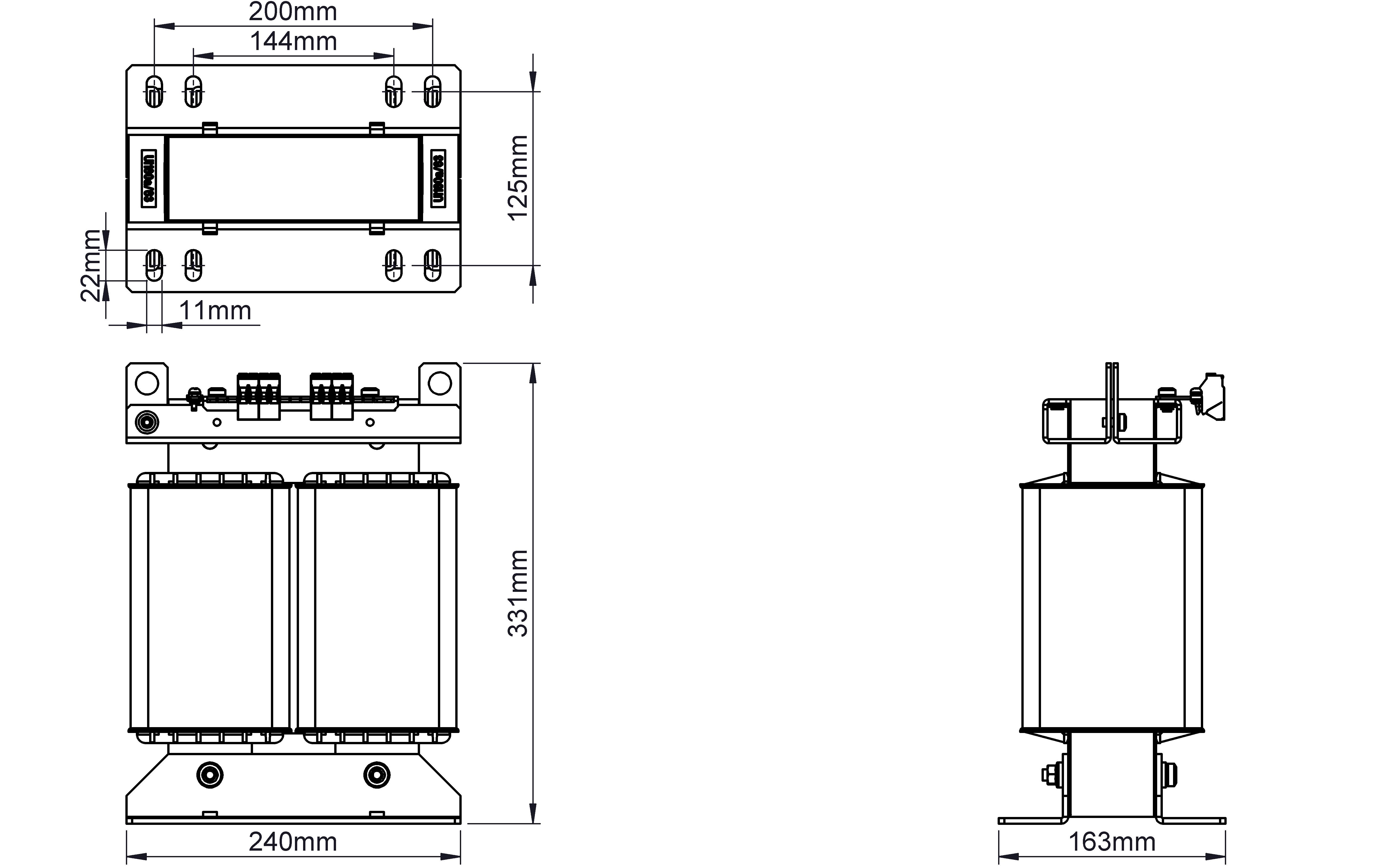

Maße und Gewichte
Gewicht | 31 kg / 68,34 lbs |
Niederspannungsrichtlinie |
EN 61558-2-2 EN 61558-2-4 |
RoHS konform | EN IEC 63000 |
Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
