Steuer- und Trenntransformator
TT1 2-23-24
Eigenschaften
Allgemeine Daten
Steuertransformatoren der Baureihe TT1 sorgen für eine sichere galvanische Trennung des Primärstromkreises vom Sekundärstromkreis. Das einzigartige Vakuumimprägnierverfahren BLOCK IMPEX schützt bestens gegen äußere Einflüsse bei verringerter Geräuschentwicklung. Die Transformatoren überzeugen durch eine große Varianz an Befestigungsmöglichkeiten und integrierten Kranösen für Transport und Montage.
Vorteile
› Steuer- und Sicherheitstransformator nach EN (IEC) 61558-2-2 und EN (IEC) 61558-2-6
› Patentierte Montagetechnik
› Primärseitig ±5 % Anzapfungen zur Spannungsanpassung
› Fixierte, berührungsgeschützte Schraubanschlussklemmen nach UVV BGV A3
› Platzsparend durch stehende Bauform
| Produkt | Steuer- und Trenntransformator |
| Bestellnummer | TT1 2-23-24 |
| Baureihe | TT1 |
| Leistung | 2.000 VA |
| Eingang | 219 V / 230 V / 241 V |
| Ausgang | 24 V • 83 Aac |
| Phasen | 1 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Kurzschlussverluste | 104 W |
| Leerlaufverluste | 29 W |
| Kurzzeitleistung | 5.430 VA |
| Kurzschlussspannung uk | 5 % |
| EN Isolierstoffklasse | F (155°C) |
| UL Isolierstoffklasse | class 155 |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
| Wirkungsgrad | 93,8 % |
Allgemein
| Kurzschlussfestigkeit | nicht kurzschlussfest |
| Schaltgruppe | Ii0 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | I |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 1 |
Anschlussinformationen
| Anschluss Eingang | Schraubklemme |
| Anschluss Ausgang | Schraubklemme |
| Anschluss PE | Schraubklemme |

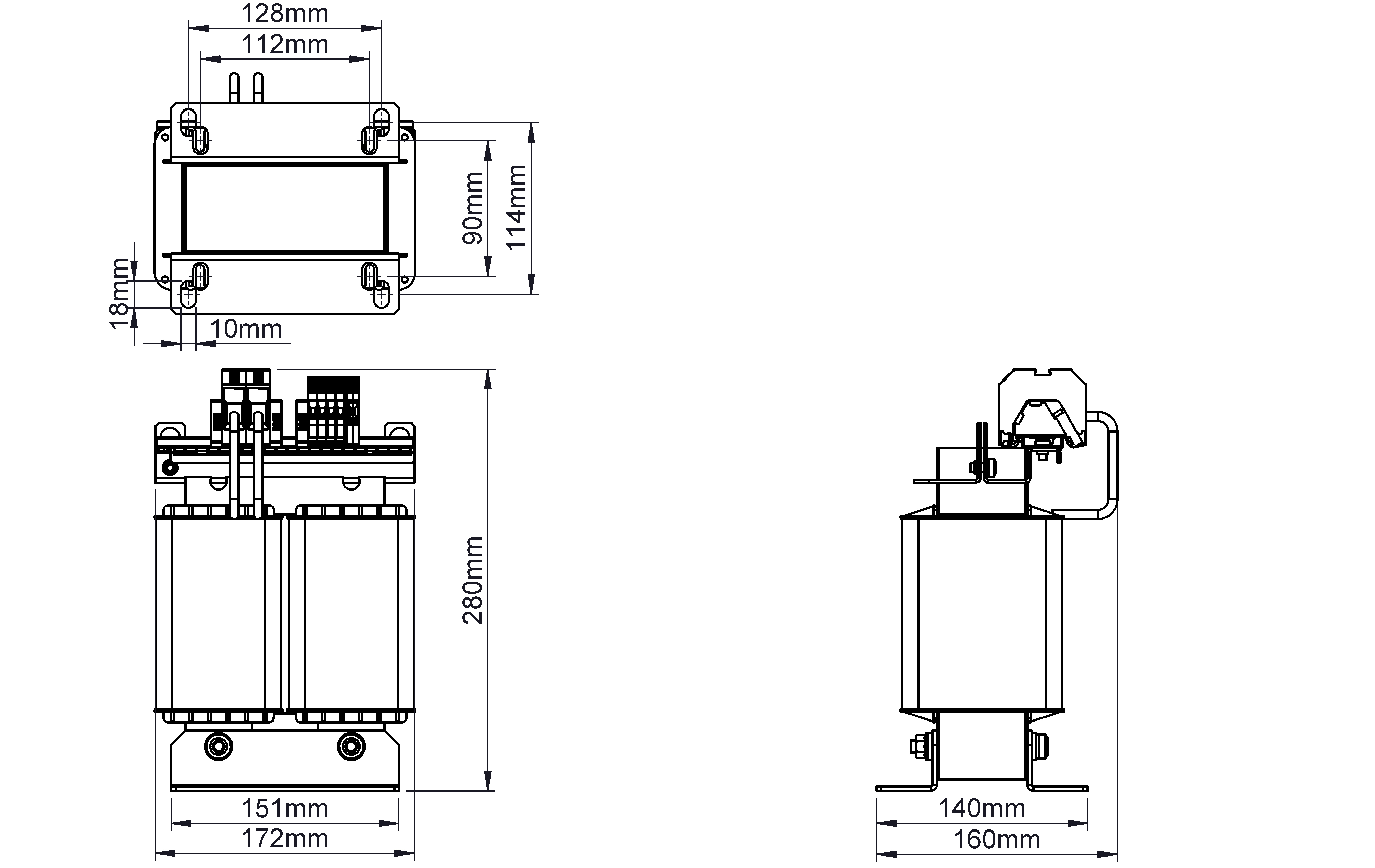

Maße und Gewichte
| Breite | 175 mm / 6,89 in |
| Höhe | 285 mm / 11,22 in |
| Tiefe | 140 mm / 5,51 in |
| Gewicht | 17 kg / 37,479 lbs |
| Niederspannungsrichtlinie |
EN 61558-2-2 EN 61558-2-6 |
| Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
