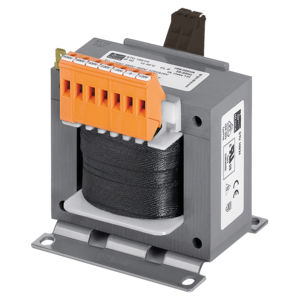

Steuer- und Trenntransformator

STU 500/2x115

Eigenschaften

Allgemeine Daten

Steuertransformatoren der Baureihe STU dienen der universellen Spannungsanpassung und sicheren galvanischen Trennung des Primärstromkreises vom Sekundärstromkreis. Dabei schützt das einzigartige Vakuumimprägnierverfahren BLOCK IMPEX die Transformatoren bestens gegen äußere Einflüsse bei verringerter Geräuschentwicklung. Die robuste Metallfußplatte mit Langlöchern sorgt für eine einfache und sichere Befestigung.

Vorteile

 Steuer- und Trenntransformator nach EN (IEC) 61558-2-2 und EN (IEC) 61558-2-4

 Sehr gutes Einschaltverhalten durch verringerte Einschaltströme

 Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept

 Berührungsgeschützte Anschlussklemmen nach UVV BGV A3

Produkt Steuer- und Trenntransformator
Bestellnummer STU 500/2x115
Baureihe STU
Leistung 500 VA
UL Derating 400,00 VA
Eingang 230 V / 400 V / 460 V / 520 V ± 20 V
Ausgang 2 x 115 V • 2,17 Aac
Phasen 1
Frequenzbereich 50 Hz bis 60 Hz
Kurzschlussverluste 29,7 W
Leerlaufverluste 15 W
Kurzzeitleistung 1.370 VA
Kurzschlussspannung uk 5,4 %
EN Isolierstoffklasse B (130°C)
UL Isolierstoffklasse class 105
Einschaltdauer 100 %
Leitermaterial Kupfer
Wirkungsgrad 91,8 %
Allgemein
Kurzschlussfestigkeit nicht kurzschlussfest
Schaltgruppe Ii
Kühlungsart AN
Umgebung
Umgebungstemperatur -20 °C bis 40 °C / -4 °F bis 104 °F
Max. Aufstellhöhe 2.000 m / 6.562 ft
Schutz und Sicherheit
Schutzart IP 00
Schutzklasse (vorbereitet) I
Überspannungskategorie III
Verschmutzungsgrad 2
Anschlussinformationen
Anschluss Eingang Schraubklemme
Anschluss Ausgang Schraubklemme
Anschluss PE Flachsteckanschluss
Maße und Gewichte
Breite 120 mm / 4,72 in
Höhe 123 mm / 4,84 in
Tiefe 124 mm / 4,88 in
Gewicht 7 kg / 15,432 lbs
Niederspannungsrichtlinie EN 61558-2-2
EN 61558-2-4
Zulassung cURus - Recognized UL 5085-1/-2; CSA 22.2
VDE Zulassung

VDE 0570-2-x (DIN EN 61558-2-x)
