Steuer- und Trenntransformator

STSU 63/48

Eigenschaften

Allgemeine Daten

Transformatoren der Baureihe STSU sorgen für eine sichere galvanische Trennung des Primärstromkreises vom Sekundärstromkreis. Dabei schützt das einzigartige Vakuumimprägnierverfahren BLOCK IMPEX die Transformatoren bestens gegen äußere Einflüsse bei verringerter Geräuschentwicklung. Die robuste Metallfußplatte mit Langlöchern sorgt für eine einfache und sichere Befestigung.

Vorteile

 Steuer- und Trenntransformator nach EN (IEC) 61558-2-2 und EN (IEC) 61558-2-4

 Doppeleingangsspannung 230 und 400 Vac

 Sehr gutes Einschaltverhalten durch verringerte Einschaltströme

 Primärseitig ±15 V Anzapfungen zur Spannungsanpassung

 Berührungsgeschützte Anschlussklemmen nach UVV BGV A3

 Mit Kombifußplatte für Schraub- und Tragschienenmontage

Produkt Steuer- und Trenntransformator
Bestellnummer STSU 63/48
Baureihe STSU
Leistung 63 VA
Eingang 230 V / 400 V ± 15 V
Ausgang 2 x 24 V • 1,31 Aac
Phasen 1
Frequenzbereich 50 Hz bis 60 Hz
Kurzschlussverluste 8,1 W
Leerlaufverluste 2,1 W
Kurzzeitleistung 145 VA
Kurzschlussspannung uk 7,7 %
EN Isolierstoffklasse B (130°C)
UL Isolierstoffklasse class 130
Einschaltdauer 100 %
Leitermaterial Kupfer
Wirkungsgrad 86,1 %
Allgemein
Kurzschlussfestigkeit nicht kurzschlussfest
Schaltgruppe Iii0
Schirmwicklung Ja
Kühlungsart AN
Umgebung
Umgebungstemperatur -20 °C bis 40 °C / -4 °F bis 104 °F
Max. Aufstellhöhe 2.000 m / 6.562 ft
Schutz und Sicherheit
Schutzart IP 00
Schutzklasse (vorbereitet) I
Überspannungskategorie III
Verschmutzungsgrad 1
Anschlussinformationen
Anschluss Eingang Schraubklemme
Anschluss Ausgang Schraubklemme
Anschluss PE Schraubklemme

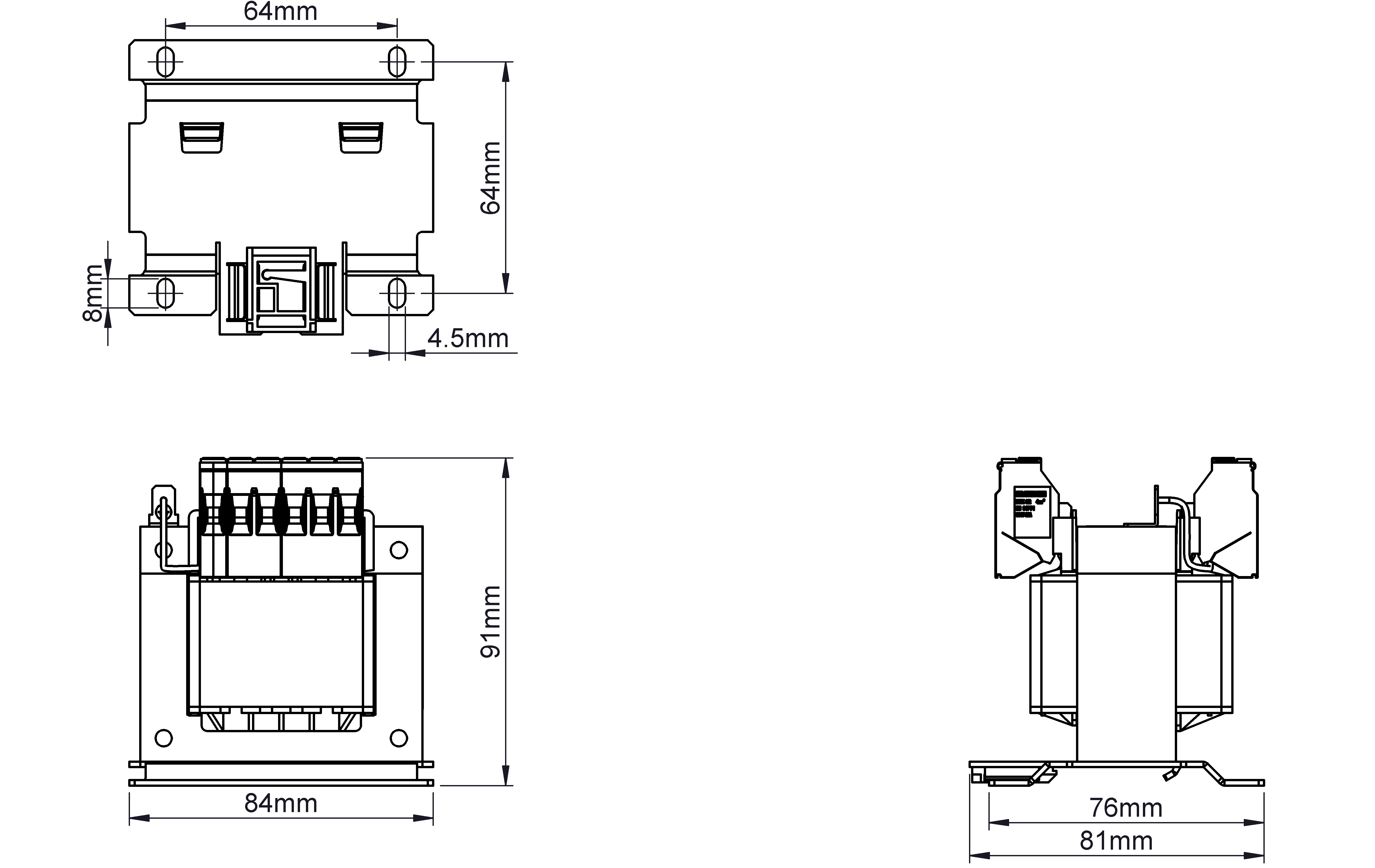

Maße und Gewichte
Breite 84 mm / 3,31 in
Höhe 88 mm / 3,46 in
Tiefe 89 mm / 3,5 in
Gewicht 1,2 kg / 2,646 lbs
Allgemein
TS35 Schienenmontage möglich Ja
Niederspannungsrichtlinie EN 61558-2-2
EN 61558-2-4
Zulassung cURus - Recognized UL 5085-1/-2; CSA 22.2
