Steuer- und Trenntransformator
STE 320/4/23
Eigenschaften
Allgemeine Daten
Steuertransformatoren der Baureihe STE sorgen für eine sichere galvanische Trennung des Primärstromkreises vom Sekundärstromkreis. Dabei schützt das einzigartige Vakuumimprägnierverfahren BLOCK IMPEX die Transformatoren bestens gegen äußere Einflüsse bei verringerter Geräuschentwicklung. Die Installation erfolgt mittels der innovativen Push-in-Klemmen-Technologie einfach und schnell.
Vorteile
› Steuer- und Trenntransformator nach EN (IEC) 61558-2-2 und EN (IEC) 61558-2-4
› Sehr gutes Einschaltverhalten durch verringerte Einschaltströme
› Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept
› Primärseitig ±5 % Anzapfungen zur Spannungsanpassung
› Berührungsgeschützte Anschlussklemmen nach UVV BGV A3
| Produkt | Steuer- und Trenntransformator |
| Bestellnummer | STE 320/4/23 |
| Baureihe | STE |
| Leistung | 320 VA |
| Eingang | 380 V / 400 V / 420 V |
| Ausgang | 230 V • 1,39 Aac |
| Phasen | 1 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Kurzschlussverluste | 20,84 W |
| Leerlaufverluste | 11,51 W |
| Kurzzeitleistung | 1.120 VA |
| Kurzschlussspannung uk | 4,69 % |
| EN Isolierstoffklasse | B (130°C) |
| UL Isolierstoffklasse | class 130 |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
| Wirkungsgrad | 90,8 % |
Allgemein
| Kurzschlussfestigkeit | nicht kurzschlussfest |
| Schaltgruppe | Ii0 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | I |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 1 |
Anschlussinformationen
| Anschluss Eingang | Push-In Klemme |
| Anschluss Ausgang | Push-In Klemme |
| Anschluss PE | Flachsteckanschluss |

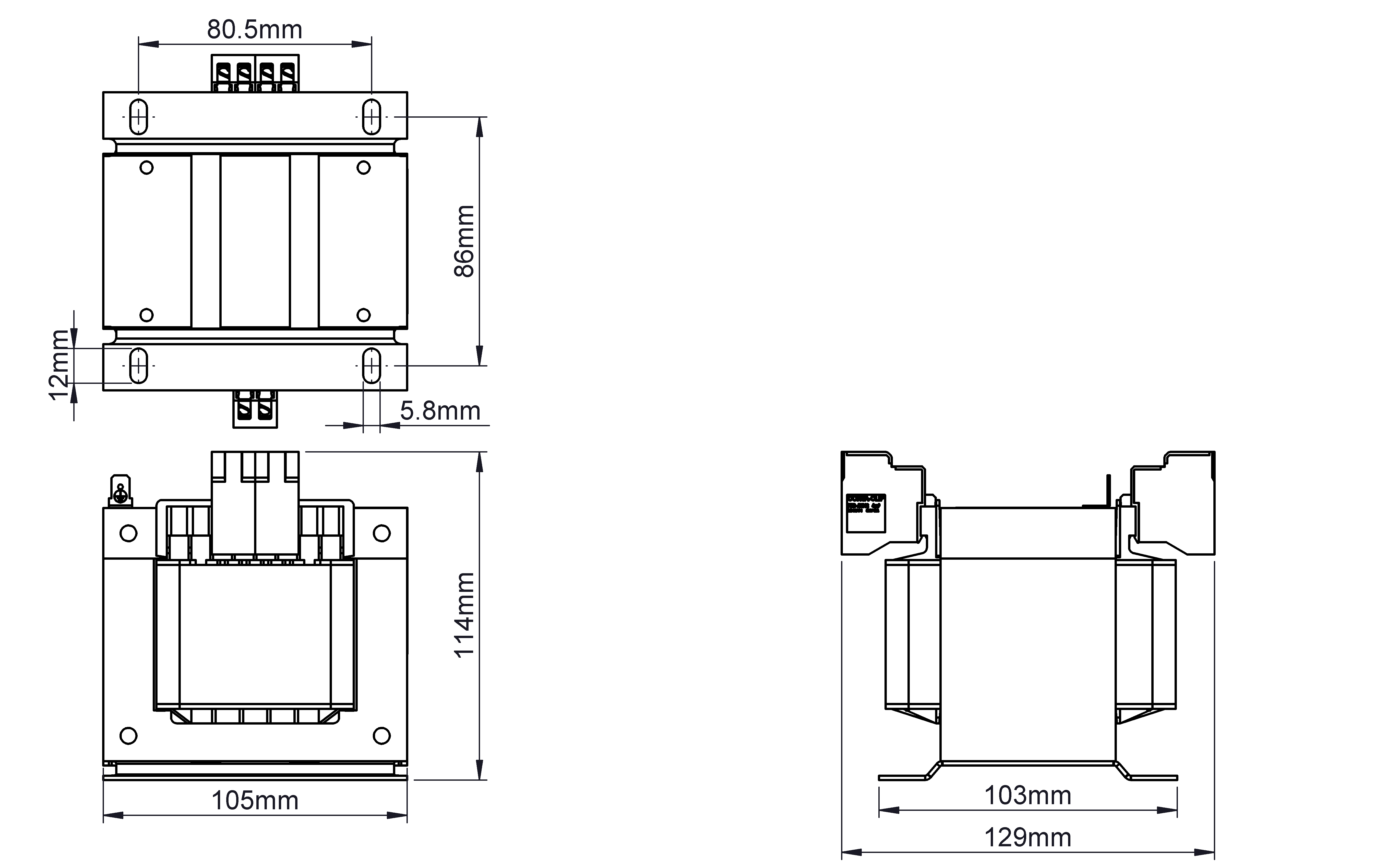

Maße und Gewichte
| Breite | 105 mm / 4,13 in |
| Höhe | 110 mm / 4,33 in |
| Tiefe | 103 mm / 4,06 in |
| Gewicht | 4,3 kg / 9,48 lbs |
| Niederspannungsrichtlinie |
EN 61558-2-2 EN 61558-2-4 |
| Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
