Steuer- und Trenntransformator
STE 2000/4/23
Eigenschaften
Vorteile
› Sehr gutes Einschaltverhalten durch verringerte Einschaltströme
› Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept
› Primärseitig ±5 % Anzapfungen zur Spannungsanpassung
› Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung
› Kurze Verdrahtungszeit durch Federkraftklemmen
› Berührungsgeschützte Anschlussklemmen nach UVV BGV A3
› Einfache Befestigung durch robuste Metallfußplatte mit Langlöchern
| Produkt | Steuer- und Trenntransformator |
| Bestellnummer | STE 2000/4/23 |
| Baureihe | STE |
| Leistung | 2.000 VA |
| Eingang | 380 V / 400 V / 420 V |
| Ausgang | 230 V • 8,7 Aac |
| Phasen | 1 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Kurzschlussverluste | 47,21 W |
| Leerlaufverluste | 48,41 W |
| Kurzzeitleistung | 10.900 VA |
| Kurzschlussspannung uk | 2,1 % |
| EN Isolierstoffklasse | B (130°C) |
| UL Isolierstoffklasse | class 130 |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
| Wirkungsgrad | 95,4 % |
Allgemein
| Kurzschlussfestigkeit | nicht kurzschlussfest |
| Schaltgruppe | Ii0 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | I |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 1 |
Anschlussinformationen
| Anschluss Eingang | Push-In Klemme |
| Anschluss Ausgang | Push-In Klemme |
| Anschluss PE | Flachsteckanschluss |

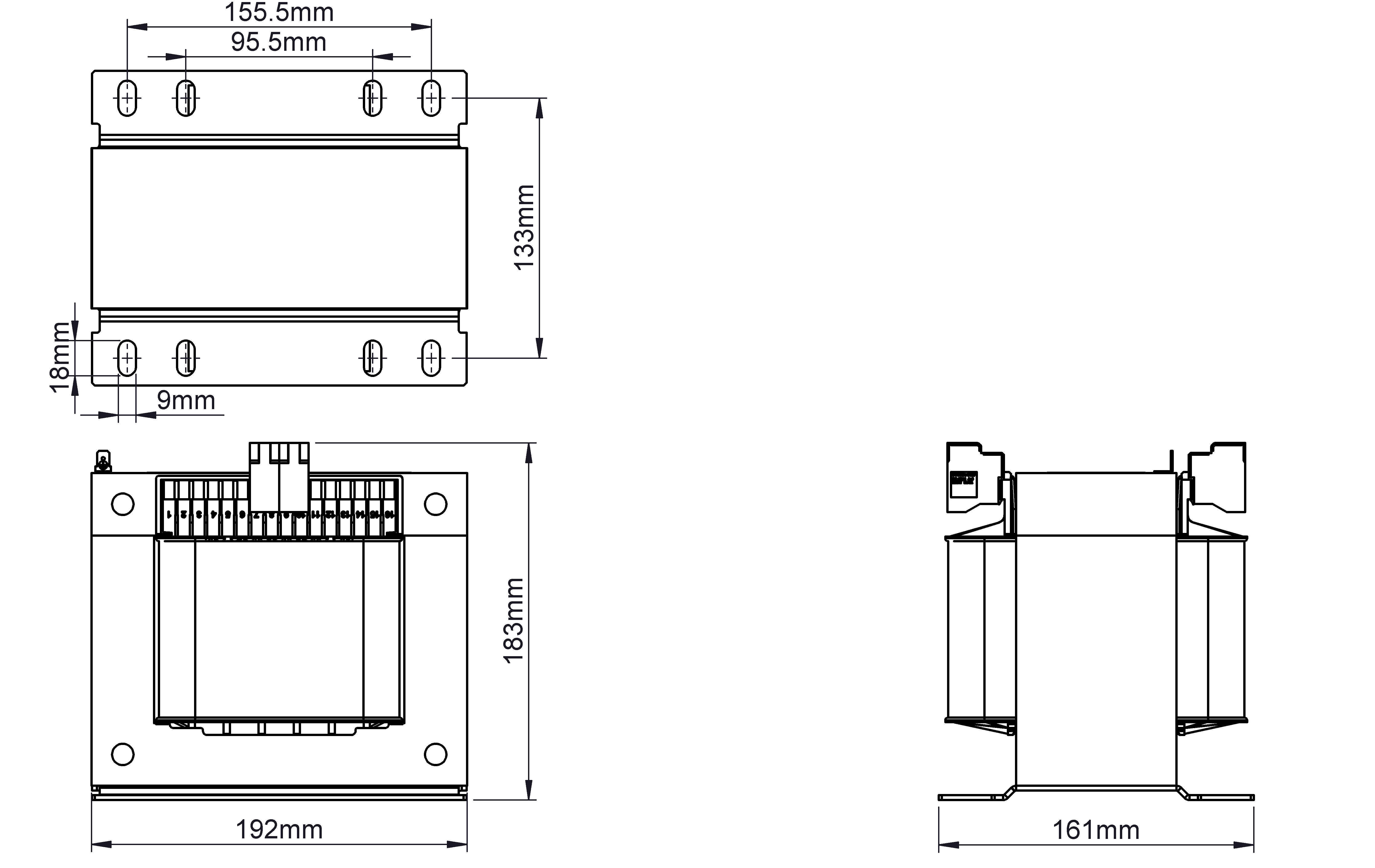

Maße und Gewichte
| Breite | 192 mm / 7,56 in |
| Höhe | 181 mm / 7,13 in |
| Tiefe | 161 mm / 6,34 in |
| Gewicht | 21,8 kg / 48,06 lbs |
| Niederspannungsrichtlinie |
EN 61558-2-2 EN 61558-2-4 |
| Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
