Steuer- und Sicherheitstransformator
ST 800/4/24
Eigenschaften
Allgemeine Daten
Transformatoren der Baureihe ST sorgen für eine sichere galvanische Trennung des Primärstromkreises vom Sekundärstromkreis. Dabei schützt das einzigartige Vakuumimprägnierverfahren BLOCK IMPEX die Transformatoren bestens gegen äußere Einflüsse bei verringerter Geräuschentwicklung. Die robuste Metallfußplatte mit Langlöchern sorgt für eine einfache und sichere Befestigung.
Vorteile
› Steuer- und Sicherheitstransformator nach EN (IEC) 61558-2-2 und EN (IEC) 61558-2-6
› Sehr gutes Einschaltverhalten durch verringerte Einschaltströme
› Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept
› Primärseitig ±5 % Anzapfungen zur Spannungsanpassung
› Berührungsgeschützte Anschlussklemmen nach UVV BGV A3
| Produkt | Steuer- und Sicherheitstransformator |
| Bestellnummer | ST 800/4/24 |
| Baureihe | ST |
| Leistung | 800 VA |
| Eingang | 380 V / 400 V / 420 V |
| Ausgang | 24 V • 33,3 Aac |
| Phasen | 1 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Kurzschlussverluste | 35,6 W |
| Leerlaufverluste | 22,9 W |
| Kurzzeitleistung | 2.280 VA |
| Kurzschlussspannung uk | 3,4 % |
| EN Isolierstoffklasse | B (130°C) |
| UL Isolierstoffklasse | class 130 |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
| Wirkungsgrad | 93,2 % |
Allgemein
| Kurzschlussfestigkeit | nicht kurzschlussfest |
| Schaltgruppe | Ii0 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | I |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
Anschlussinformationen
| Anschluss Eingang | Schraubklemme |
| Anschluss Ausgang | Schraubklemme |
| Anschluss PE | Flachsteckanschluss |

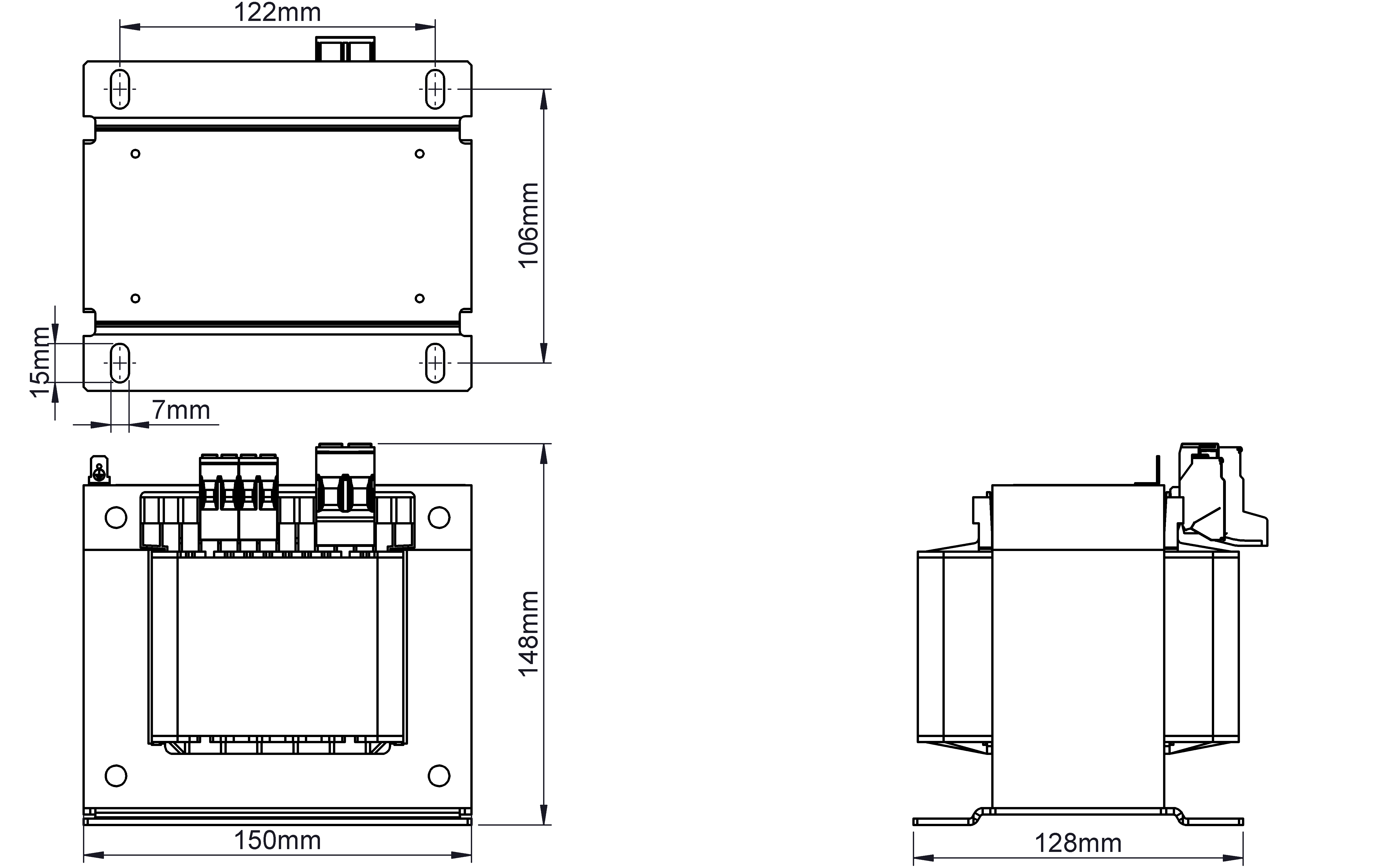

Maße und Gewichte
| Breite | 150 mm / 5,91 in |
| Höhe | 148 mm / 5,83 in |
| Tiefe | 128 mm / 5,04 in |
| Gewicht | 10,1 kg / 22,267 lbs |
| Niederspannungsrichtlinie |
EN 61558-2-2 EN 61558-2-6 |
| Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
| VDE Zulassung |
VDE 0570-2-x (DIN EN 61558-2-x) |
