Steuer- und Trenntransformator
ST 2500/69/23
Eigenschaften
Allgemeine Daten
Transformatoren der Baureihe ST sorgen für eine sichere galvanische Trennung des Primärstromkreises vom Sekundärstromkreis. Dabei schützt das einzigartige Vakuumimprägnierverfahren BLOCK IMPEX die Transformatoren bestens gegen äußere Einflüsse bei verringerter Geräuschentwicklung. Die robuste Metallfußplatte mit Langlöchern sorgt für eine einfache und sichere Befestigung.
Vorteile
› Steuer- und Trenntransformator nach EN (IEC) 61558-2-2 und EN (IEC) 61558-2-4
› Sehr gutes Einschaltverhalten durch verringerte Einschaltströme
› Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept
› Primärseitig ±5 % Anzapfungen zur Spannungsanpassung
› Berührungsgeschützte Anschlussklemmen nach UVV BGV A3
| Produkt | Steuer- und Trenntransformator |
| Bestellnummer | ST 2500/69/23 |
| Baureihe | ST |
| Leistung | 2.500 VA |
| Eingang | 655 V / 690 V / 725 V |
| Ausgang | 230 V • 10,9 Aac |
| Phasen | 1 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Kurzschlussverluste | 64 W |
| Leerlaufverluste | 51 W |
| Kurzzeitleistung | 12.400 VA |
| Kurzschlussspannung uk | 2,7 % |
| EN Isolierstoffklasse | B (130°C) |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
| Wirkungsgrad | 95,6 % |
Allgemein
| Kurzschlussfestigkeit | nicht kurzschlussfest |
| Schaltgruppe | Ii0 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | I |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 1 |
Anschlussinformationen
| Anschluss Eingang | Schraubklemme |
| Anschluss Ausgang | Schraubklemme |
| Anschluss PE | Flachsteckanschluss |

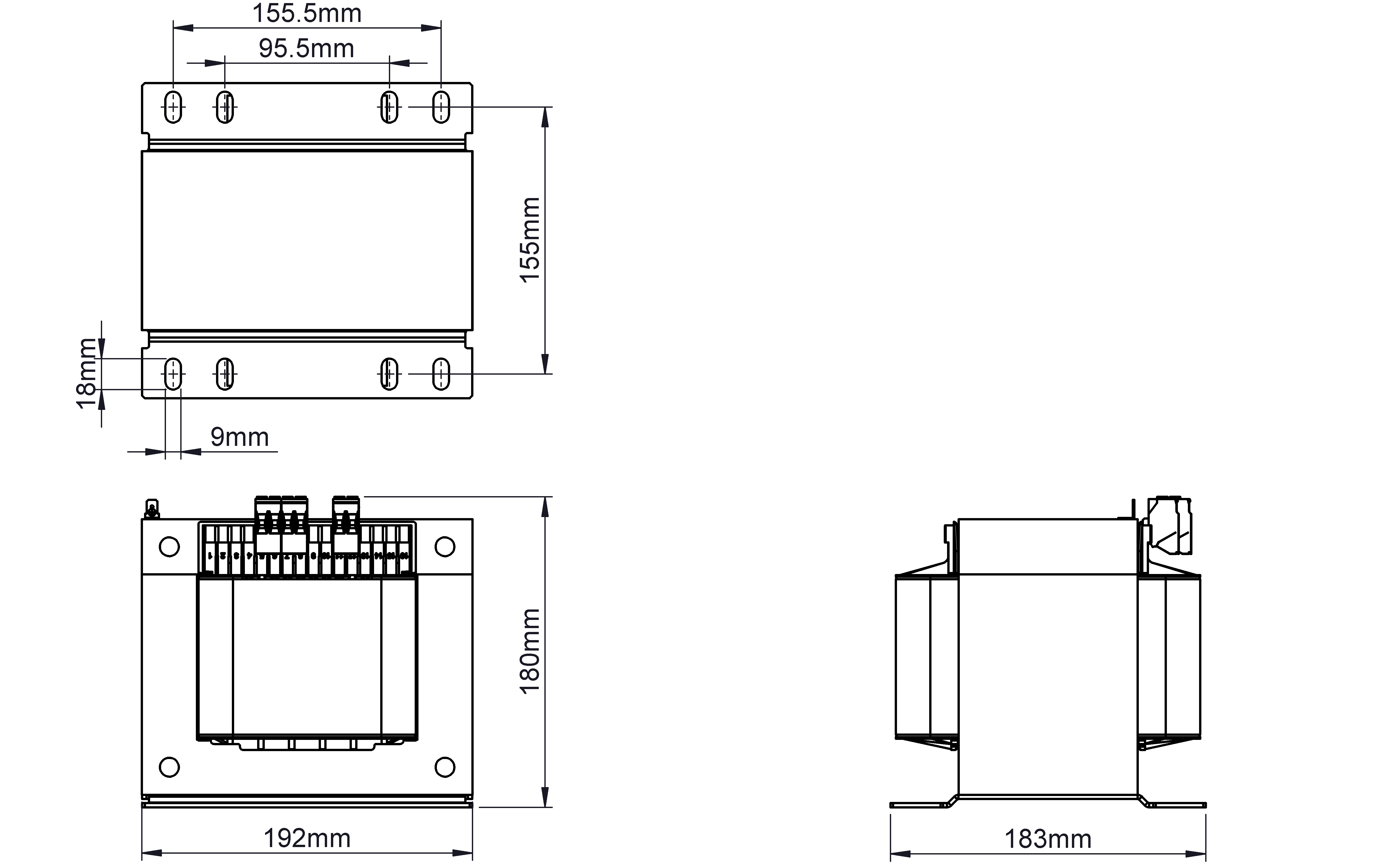

Maße und Gewichte
| Breite | 192 mm / 7,56 in |
| Höhe | 180 mm / 7,09 in |
| Tiefe | 183 mm / 7,2 in |
| Gewicht | 25 kg / 55,116 lbs |
| Niederspannungsrichtlinie |
EN 61558-2-2 EN 61558-2-4 |
