Sicherheitstransformator
SIM 100
Eigenschaften
Allgemeine Daten
Sicherheitstransformatoren der Baureihe SIM sorgen für eine sichere galvanische Trennung des Primärstromkreises vom Sekundärstromkreis. Die Transformatoren wurden nach EN (IEC) 61558-2-6 gefertigt und weisen die Schutzart IP 20 auf. Durch die Begrenzung der Ausgangsspannung sind die Transformatoren für den Aufbau von SELV und PELV Stromkreisen geeignet.
Vorteile
› Integrierter Kurzschluss- und Überlastschutz
› Doppelausgangsspulen für Reihen- oder Parallelschaltung
› Sehr guter Feuchtigkeitsschutz und geringe Geräuschentwicklung durch Gießharzvollverguss XtraDenseFill
› Schraubanschlussklemmen unter Abdeckung mit Zugentlastung
| Produkt | Sicherheitstransformator |
| Bestellnummer | SIM 100 |
| Baureihe | SIM |
| Leistung | 100 VA |
| Eingang | 230 V |
| Ausgang | 2 x 12 V • 4,17 Aac |
| Phasen | 1 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Leerlaufverluste | 4,9 W |
| EN Isolierstoffklasse | A (105°C) |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
| Wirkungsgrad | 88 % |
Allgemein
| Kurzschlussfestigkeit | bedingt kurzschlussfest |
| Schaltgruppe | Iii0 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 20 |
| Schutzklasse (vorbereitet) | II |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
Anschlussinformationen
| Anschluss Eingang | Schraubklemme |
| Anschluss Ausgang | Schraubklemme |

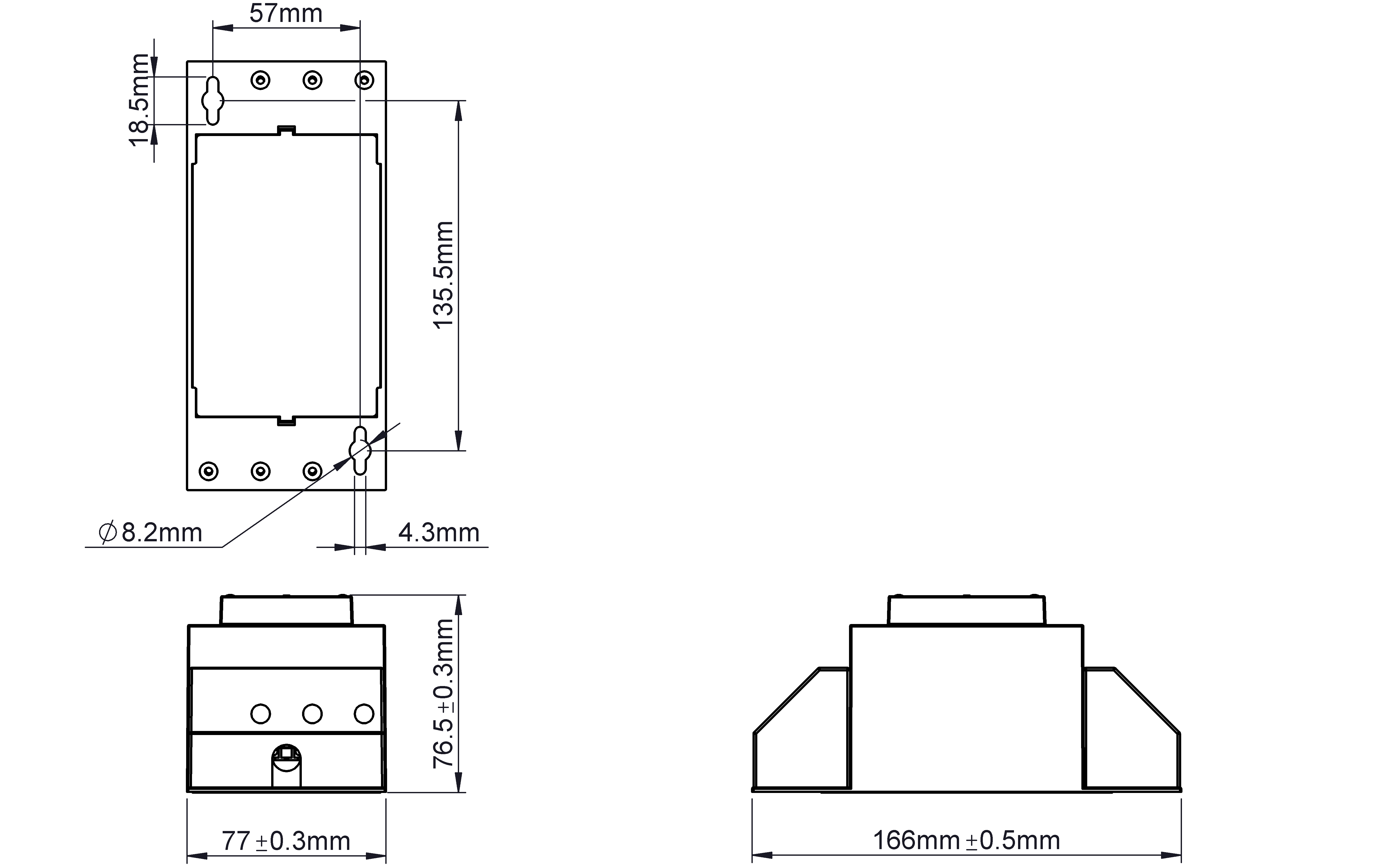

Maße und Gewichte
| Breite | 166 mm / 6,54 in |
| Höhe | 76 mm / 2,99 in |
| Tiefe | 77 mm / 3,03 in |
| Gewicht | 2 kg / 4,409 lbs |
| Niederspannungsrichtlinie | EN 61558-2-6 |
| VDE Zulassung |
VDE 0570-2-x (DIN EN 61558-2-x) |
