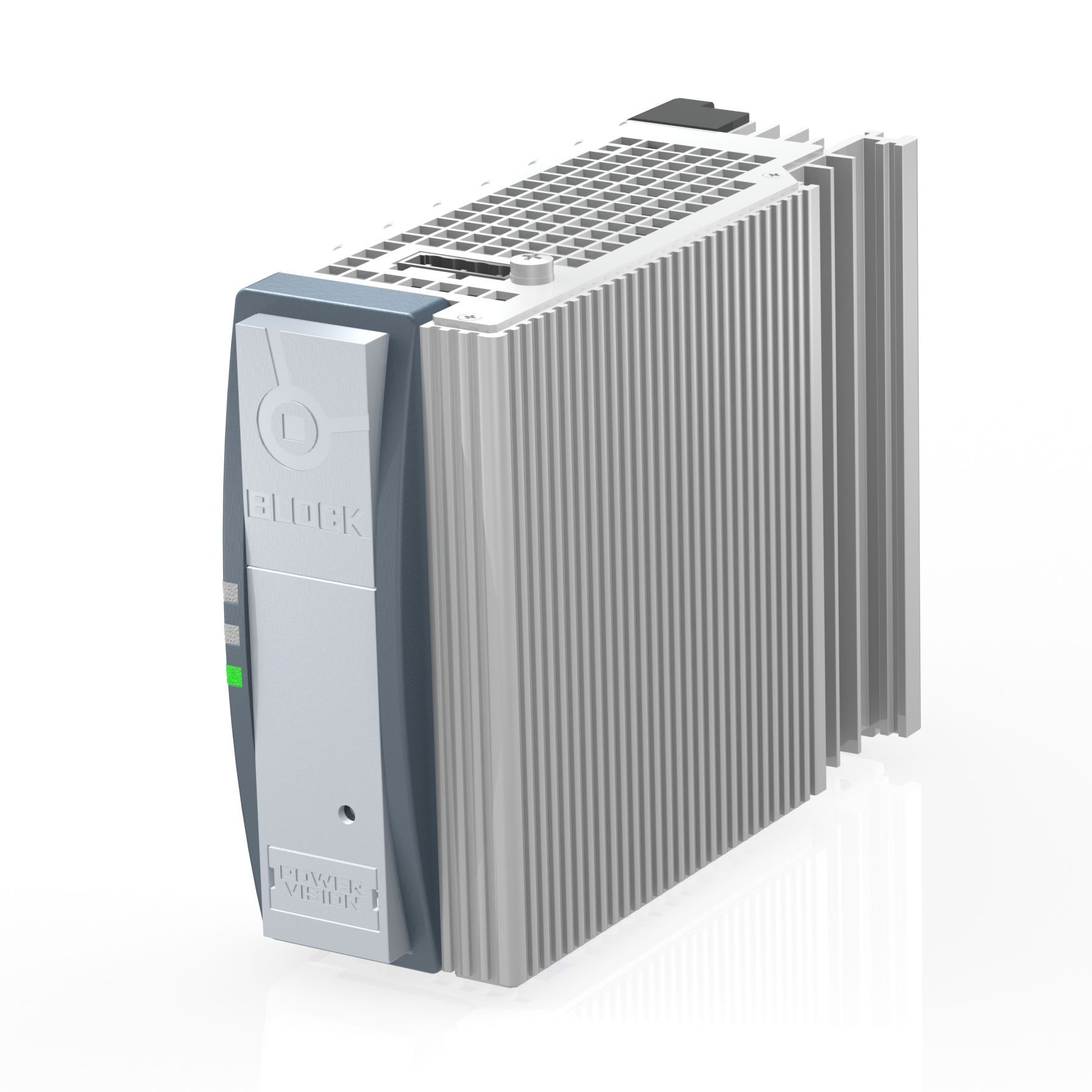

PVSA 230/30-3 - Abgekündigte Artikel - nicht mehr lieferbar

Download Datenblatt

Eigenschaften

› Stabilisierte und einstellbare Ausgangsspannung

› Bis zu 200 % Real Power Boost für 4 Sekunden

› Top Boost zum Auslösen von Leitungsschutzschaltern

› DC OK Signalisierung durch LED

› Parallel schaltbar

› Servicefreundliches Federzug-Stecksystem

› Optional mit aktiver Einschaltstrombegrenzung

› Tragschienenbefestigung

› AS-i kompatibel

Produktsuche

Technische Daten

Produkt	Primär getaktetes Schaltnetzteil, einphasig
Bestellnummer	PVSA 230/30-3
Baureihe	PVSA 230

Eingangsnennspannung	100 Vac bis 240 Vac
Eingangsspannungsbereich AC	85 Vac bis 264 Vac
Eingangsspannungsbereich DC	120 Vdc bis 350 Vdc
Eingangsnennstrom (Nennlast) (100Vac)	1,13 A
Eingangsnennstrom (Nennlast) (230Vac)	0,70 A
Eingangssicherung intern	4 AT
Einschaltstrombegrenzung NTC <	30 A
Empfohlene Vorsicherung	6A, 10A, 16A, B/C-Char.
Netzausfallüberbrückung (Nennlast) (230Vac)	80,0 ms

Leistung	92 W
Ausgangsnennspannung	30 Vdc
Ausgangsnennstrom	3 A
Ausgangsspannungsbereich	29 Vdc bis 32 Vdc
Ausgangsstrombegrenzung (Konstantstrom) typ.	3,3 A
Restwelligkeit (Nennlast) typ.	11 mVss
Power Boost	6 A / 4 s (4,5 A / 8 s)
Top Boost	18 Adc für 25 ms
Leistungsfaktor	0,68
Max. Verlustleistung	20 W
Rückspeisefestigkeit max.	50 Vdc
Verlustleistung Leerlauf (230Vac)	7,30 W
Verlustleistung Nennlast (230Vac)	20,00 W
Parallel schaltbar	Ja

Statusanzeige

LED grün, rot

Betriebsbedingungen

Umgebungstemperatur	-25 °C bis 70 °C / -13 °F bis 158 °F
Lagertemperatur	-25 °C bis 85 °C / -13 °F bis 185 °F
Luftfeuchtigkeit ohne Betauung	5 % bis 96 %
Kühlungsart	natürliche Konvektion
