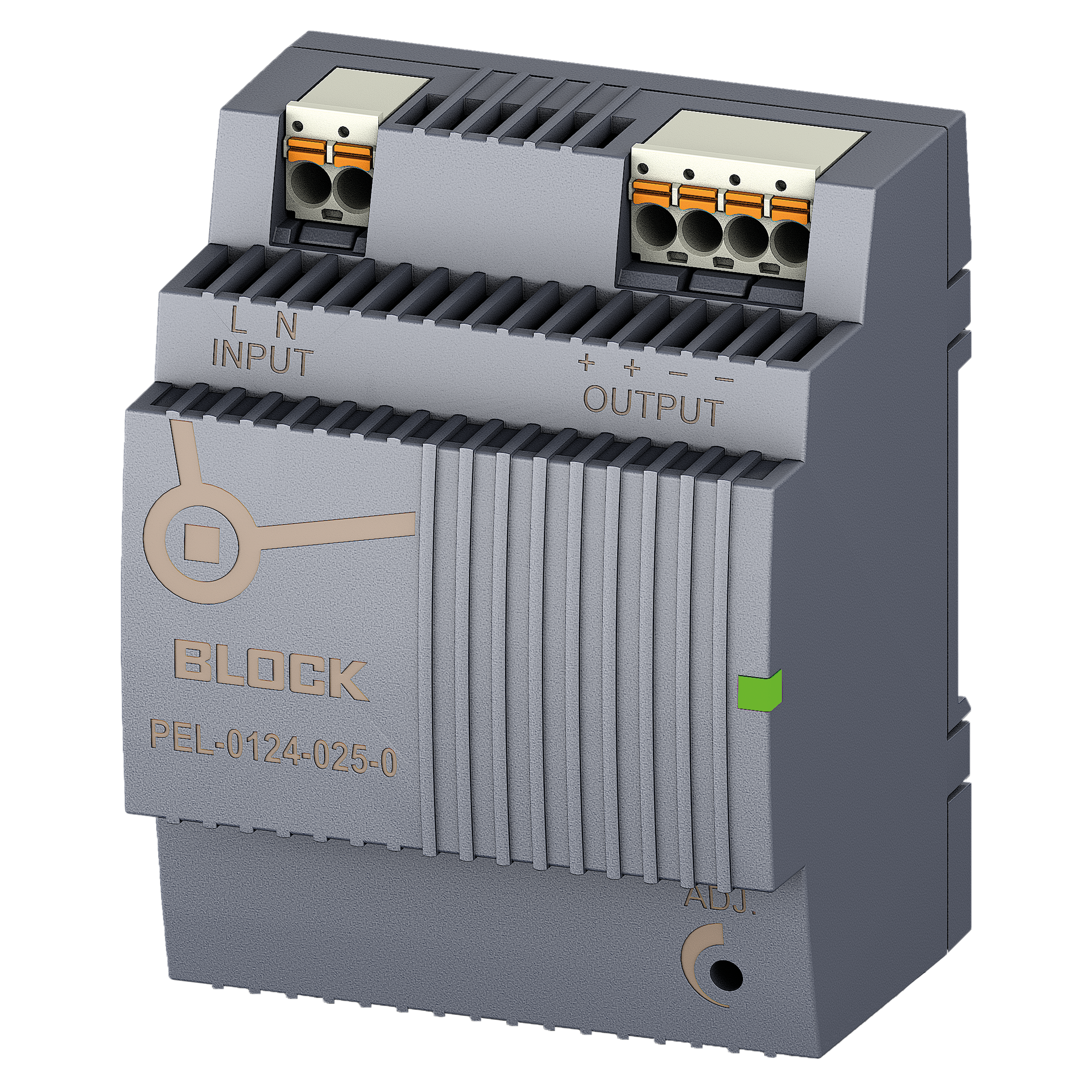

Primär getaktetes Schaltnetzteil, einphasig
PEL-0124-025-0 - Abgekündigte Artikel - nicht mehr lieferbar
Eigenschaften
Vorteile
› Stabilisierte und einstellbare Ausgangsspannung
› DC OK Signalisierung durch LED
› Parallel schaltbar
› Push-in Anschlusstechnik
› Tragschienenbefestigung
› 3 Jahre Gewährleistung
Produkt | Primär getaktetes Schaltnetzteil, einphasig |
Bestellnummer | PEL-0124-025-0 |
Eingang
Eingangsnennspannung | 100 Vac bis 240 Vac |
Eingangsspannungsbereich AC | 85 Vac bis 264 Vac |
Eingangsspannungsbereich DC | 120 Vdc bis 373 Vdc |
Eingangsnennstrom (Nennlast) (100Vac) | 1,40 A |
Eingangsnennstrom (Nennlast) (230Vac) | 0,60 A |
Eingangssicherung intern | 2 AT |
Nennfrequenzbereich AC | 44 Hz bis 66 Hz |
Nennfrequenzbereich DC | 0 Hz |
Einschaltstrombegrenzung NTC < | 30 A |
Empfohlene Vorsicherung | 6A, 10A, 16A, B/C-Char. |
Netzausfallüberbrückung (Nennlast) (100Vac) | 10,0 ms |
Netzausfallüberbrückung (Nennlast) (230Vac) | 80,0 ms |
Ausgang
Leistung | 60 W |
Ausgangsnennspannung | 24 Vdc |
Ausgangsnennstrom | 2,5 A |
Ausgangsspannungsbereich | 22,8 Vdc bis 26,4 Vdc |
Ausgangsstrombegrenzung (Konstantstrom) typ. | 2,75 A |
Restwelligkeit (Nennlast) typ. | 100 mVss |
Max. Verlustleistung | 10,5 W |
Rückspeisefestigkeit max. | 30 Vdc |
Verlustleistung Leerlauf (230Vac) | 2,20 W |
Verlustleistung Nennlast (230Vac) | 8,50 W |
Parallel schaltbar | Ja |
Serienschaltbar | Ja |
Signalisierung
Statusanzeige | LED grün |
Umgebung
Umgebungstemperatur | -25 °C bis 60 °C / -13 °F bis 140 °F |
Lagertemperatur | -25 °C bis 85 °C / -13 °F bis 185 °F |
Luftfeuchtigkeit ohne Betauung | 5 % bis 96 % |
Kühlungsart | natürliche Konvektion |
Erforderlicher Mindestabstand (seitlich) | 0 mm |
Erforderlicher Mindestabstand (oben/unten) | 50 mm |
Schutz und Sicherheit
Verschmutzungsgrad nach EN 50178 / 62103 | 2 |
Schutzklasse nach EN 61140 | II (im geschlossenen Schaltschrank) |
Maße und Gewichte
Breite | 72 mm / 2,83 in |
Höhe | 89 mm / 3,5 in |
Tiefe | 59 mm / 2,32 in |
Gewicht | 0,25 kg / 0,55 lbs |
