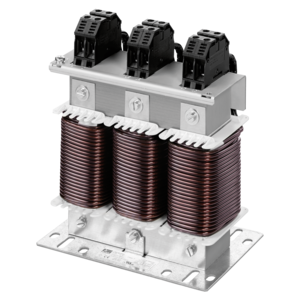

Netzdrossel, dreiphasig
LR3 40-3/63
Eigenschaften
Vorteile
› Gewährleistung der Kurzschlussspannung von 3 - 5 % zum Netz
› Dämpfung von Stromoberschwingungen
› Anlaufstrom-Begrenzung
› Erhöhung der Lebensdauer von Verbrauchern
› Geringe Welligkeit
› Überbrückung von Netzeinbrüchen
› Spitzenstrom-Begrenzung
› Integrierte Hebemöglichkeit
› Multifunktionaler Fußwinkel
› Einsatz als Netzdrossel, Kommutierungsdrossel oder PFC-Drossel
› Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch Vakuumimprägnierung
| Produkt | Netzdrossel, dreiphasig |
| Bestellnummer | LR3 40-3/63 |
| Baureihe | LR3 |
| Induktivität | 3x 0,35 mH |
| Bemessungsstrom | 3x 63 Aac |
| Linearitätsstrom | 3x 94,5 Aac |
| Spannungsbereich | 0 V bis 690 V |
| Bemessungsspannung | 400 V |
| Phasen | 3 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Kurzschlussspannung | 3% @ 400 V |
| Motor- bzw. Umrichterleistung | 37 kW / 49,62 HP |
| EN Isolierstoffklasse | F (155°C) |
| UL Isolierstoffklasse | class 155 |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
Allgemein
| Einschaltdauer | 100 % |
| Kühlungsart | AN |
| Schaltgruppe | III0 |
Umgebung
| Umgebungstemperatur | -10 °C bis 40 °C / 14 °F bis 104 °F |
| Max. Aufstellhöhe | 1.000 m / 3.281 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | I |
| Verschmutzungsgrad | 2 |
Anschlussinformationen
| Anschluss Eingang | Schraubklemme |
| Anschluss Ausgang | Schraubklemme |
| Anschluss PE | Bolzenanschluss |
Maße und Gewichte
| Breite | 185 mm / 7,28 in |
| Höhe | 210 mm / 8,27 in |
| Tiefe | 112 mm / 4,41 in |
| Gewicht | 8,07 kg / 17,791 lbs |
| Niederspannungsrichtlinie | EN 61558-2-20 |
| RoHS konform | EN IEC 63000 |
| Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
