Ungeregelte Gleichstromversorgung
GNC 24-7,5
Eigenschaften
Allgemeine Daten
Die robusten, ungeregelten Gleichstromversorgungen der Baureihe GNC konzentrieren sich auf die Kernaufgabe der Spannungs- und Stromversorgung und erfüllen gleichzeitig die Anforderungen an Sicherheitstransformatoren nach EN (IEC) 61558-2-6. Die Stromversorgung weist eine hohe Überlastfähigkeit auf und der Status DC OK wird durch eine LED signalisiert.
Vorteile
› Unempfindlich gegen Stoßspannung und Transienten
› Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch Vakuumimprägnierung BLOCK IMPEX
› Ausgangsseitige Beschaltung mit MKT-Kondensatoren
› Varistorschutzbeschaltung
› Berührungsgeschützte Anschlussklemmen nach UVV BGV A3
| Produkt | Ungeregelte Gleichstromversorgung |
| Bestellnummer | GNC 24-7,5 |
| Baureihe | GNC |
| Einschaltdauer | 100 % |
| EN Isolierstoffklasse | B (130°C) |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Kurzschlussverluste | 14,9 W |
| Leerlaufverluste | 12,4 W |
| Leistung | 180 VA |
| Leitermaterial | Kupfer |
| UL Isolierstoffklasse | class 130 |
| Wirkungsgrad | 86,8 % |
Allgemein
| Kurzschlussfestigkeit | nicht kurzschlussfest |
| Kühlungsart | AN |
| Schaltgruppe | Ii0 |
Umgebung
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
| Umgebungstemperatur | -20 °C bis 60 °C / -4 °F bis 140 °F |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | I |
| Verschmutzungsgrad | 1 |
Anschlussinformationen
| Anschluss Ausgang | Schraubklemme |
| Anschluss Eingang | Schraubklemme |
| Anschluss PE | Schraubklemme |

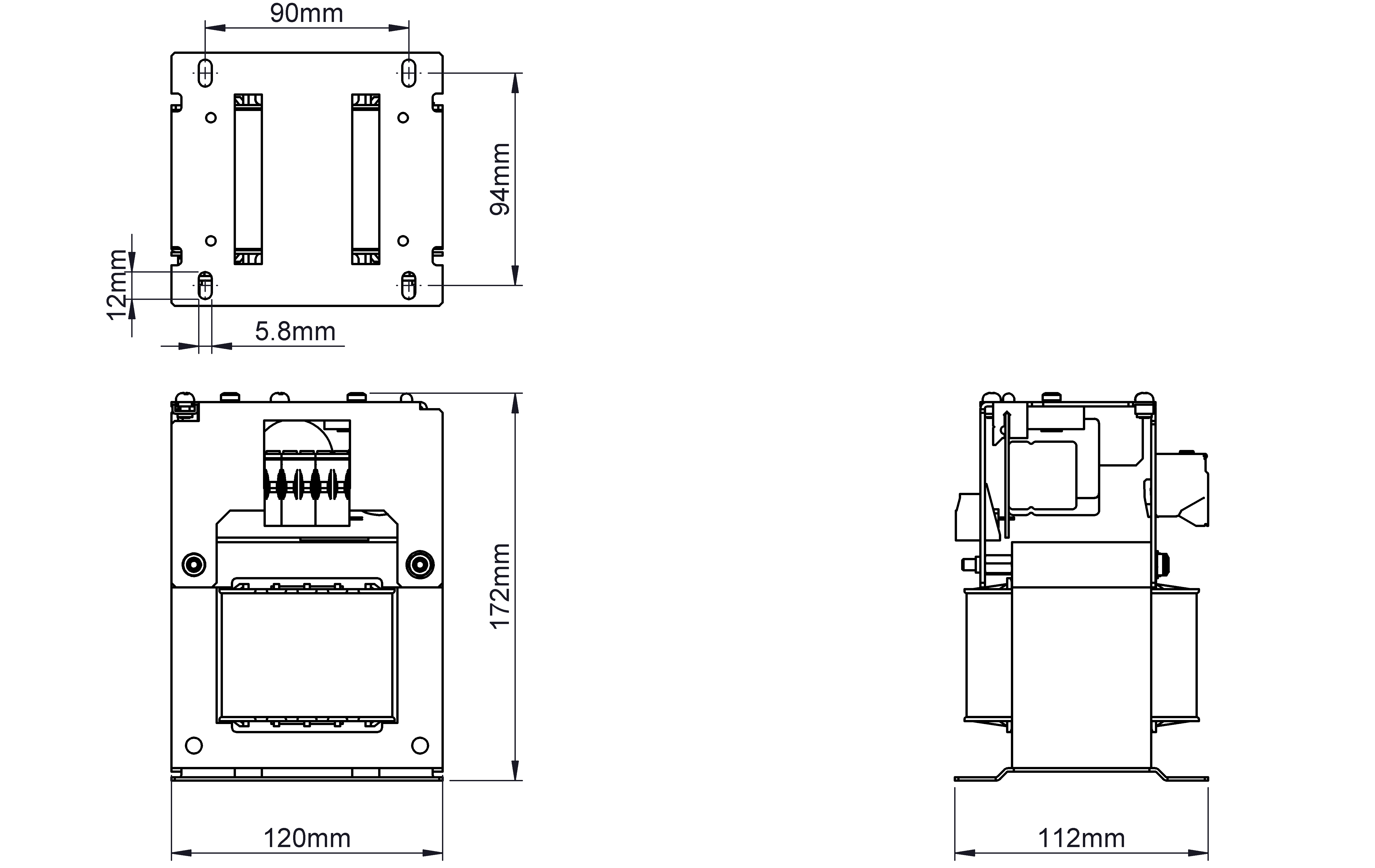

Maße und Gewichte
| Breite | 112 mm / 4,41 in |
| Höhe | 173 mm / 6,81 in |
| Tiefe | 120 mm / 4,72 in |
| Gewicht | 6,2 kg / 13,669 lbs |
