Flachtransformator, Sicherheitstransformator
FLD 18/6 - Abgekündigte Artikel - nicht mehr lieferbar
Eigenschaften
Vorteile
› Minimale Baugröße bei hoher Leistung
› Geringe Bauhöhe
› Integrierter Überlastschutz durch PTC im Eingang
› Doppeleingangsspannung für Reihen- oder Parallelschaltung
› Doppelausgangsspannung für Reihen- oder Parallelschaltung
› Dauerhafter Korrosionsschutz, hoher Isolierwert und höchste elektrische Zuverlässigkeit durch Gießharzvollverguss XtraDenseFill
› Selbstverlöschendes Vergussmaterial
| Produkt | Flachtransformator, Sicherheitstransformator |
| Bestellnummer | FLD 18/6 |
| Baureihe | FLD |
| Leistung | 18 VA |
| Eingang | 2 x 115 V |
| Ausgang | 2 x 6 V • 1,5 Aac |
| Phasen | 1 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Kurzschlussverluste | 5,4 W |
| Leerlaufverluste | 1,4 W |
| Kurzschlussspannung uk | 19,4 % |
| EN Isolierstoffklasse | E (120°C) |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
| Wirkungsgrad | 72,6 % |
Allgemein
| Kurzschlussfestigkeit | bedingt kurzschlussfest |
| Schaltgruppe | IIi |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | I |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 1 |
Anschlussinformationen
| Anschluss Eingang | Pin |
| Anschluss Ausgang | Pin |

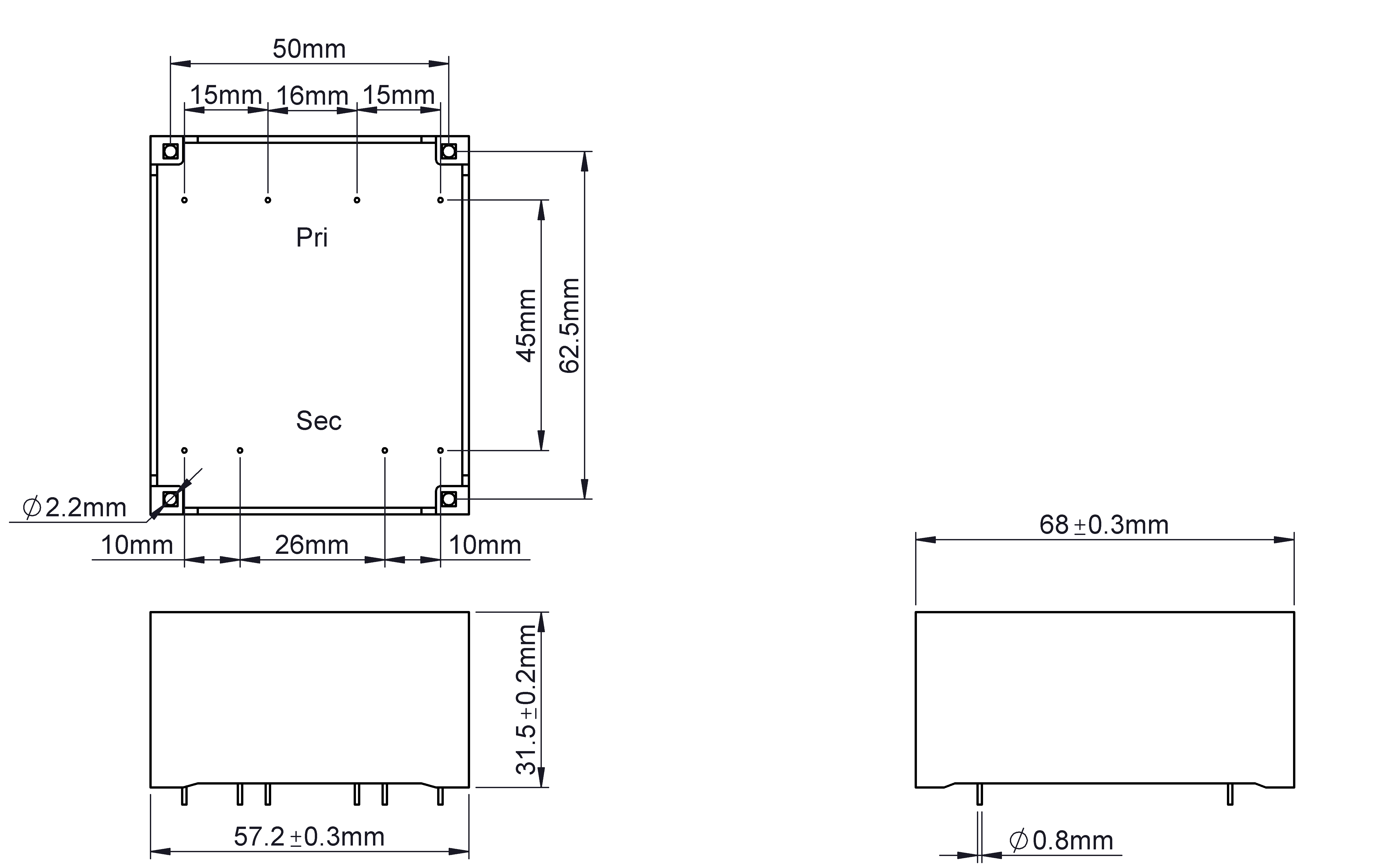

Maße und Gewichte
| Breite | 68 mm / 2,68 in |
| Höhe | 31,4 mm / 1,24 in |
| Tiefe | 57 mm / 2,24 in |
| Gewicht | 0,445 kg / 0,981 lbs |
| Niederspannungsrichtlinie | EN 61558-2-6 |
| RoHS konform | EN IEC 63000 |
| VDE Zulassung |
VDE 0570-2-x (DIN EN 61558-2-x) |
FL 18/6
Flachtransformator, Sicherheitstransformator
| Eingangsspannung | Ausgangsspannung | Leistung |
|---|---|---|
115 V |
6 V |
18 VA |
