Flachtransformator, Trenntransformator
FL 42/24
Eigenschaften
Allgemeine Daten
Die Leiterplattentransformatoren der Baureihe FL überzeugen durch minimale Bauhöhe und maximaler Leistungsdichte. Mit den Doppeleingangs- und Doppelausgangsspulen können die Transformatoren in Reihen- oder Parallelschaltungen verschaltet werden. Die Montage erfolgt mittels Schraubbefestigungen in der Bodenplatte.
Vorteile
› Trenntransformator nach EN (IEC) 61558-2-4
› Minimale Baugröße bei hoher Leistung
› Dauerhafter Korrosionsschutz, hoher Isolierwert und höchste elektrische Zuverlässigkeit durch Gießharzvollverguss XtraDenseFill
› Spulenkörper in 2-Kammer-Technik
› Selbstverlöschendes Vergussmaterial
| Produkt | Flachtransformator, Trenntransformator |
| Bestellnummer | FL 42/24 |
| Baureihe | FL |
| Leistung | 42 VA |
| Eingang | 2 x 115 V |
| Ausgang | 2 x 24 V • 0,875 Aac |
| Phasen | 1 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Leerlaufverluste | 2,8 W |
| Kurzschlussspannung uk | 19,9 % |
| EN Isolierstoffklasse | E (120°C) |
| UL Isolierstoffklasse | class 105 |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
| Wirkungsgrad | 81 % |
Allgemein
| Kurzschlussfestigkeit | nicht kurzschlussfest |
| Schaltgruppe | IIii0 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | I |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 1 |
Anschlussinformationen
| Anschluss Eingang | Pin |
| Anschluss Ausgang | Pin |

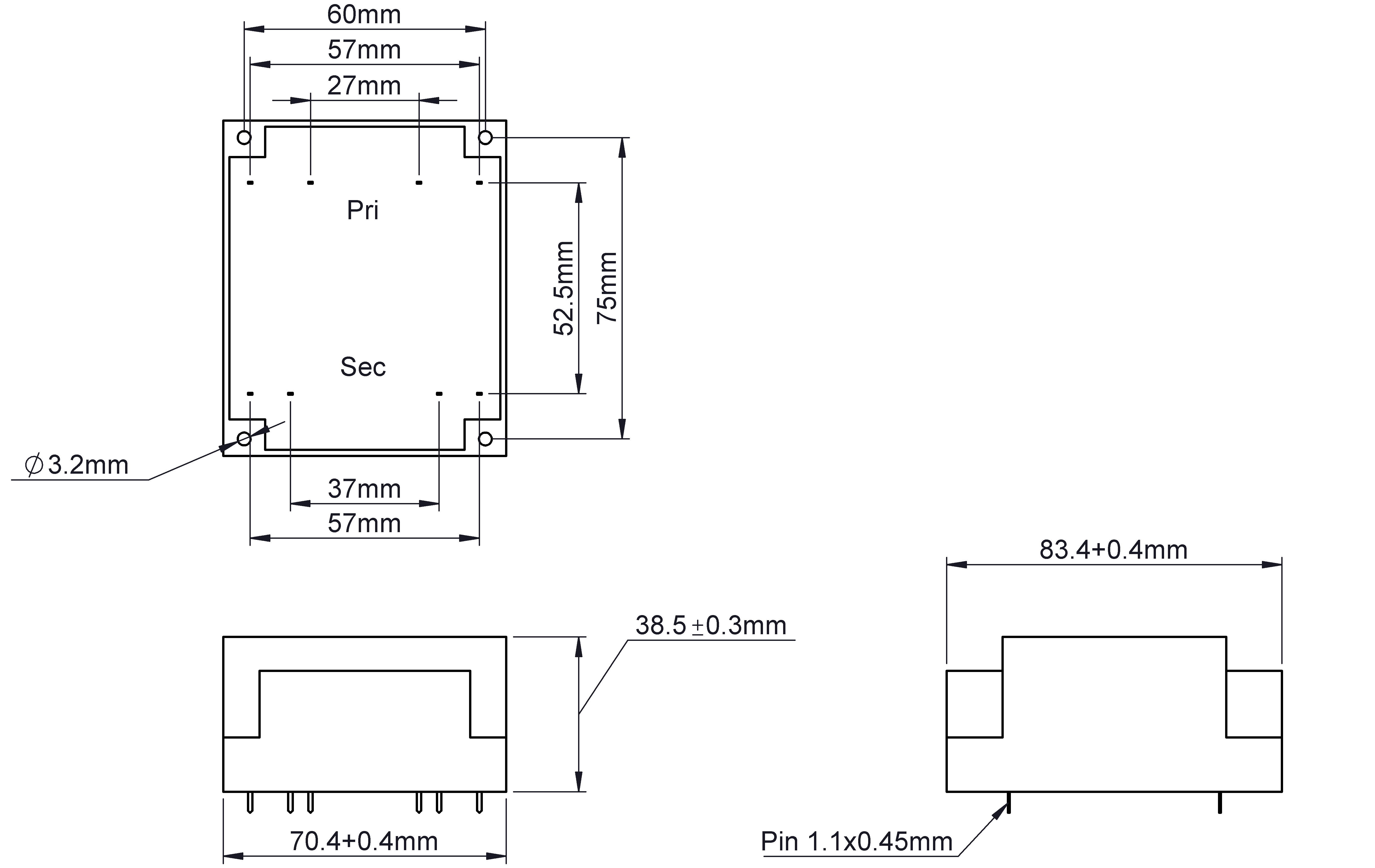

Maße und Gewichte
| Breite | 70 mm / 2,76 in |
| Höhe | 39 mm / 1,54 in |
| Tiefe | 83,5 mm / 3,29 in |
| Gewicht | 0,75 kg / 1,653 lbs |
| Niederspannungsrichtlinie | EN 61558-2-4 |
| RoHS konform | EN IEC 63000 |
| Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
