Sicherheitstransformator
EVKE 100/24
Eigenschaften
Allgemeine Daten
Sicherheitstransformatoren der Baureihe EVKE dienen der sicheren galvanischen Trennung des Primärstromkreises vom Sekundärstromkreises und wurden nach EN (IEC) 61558-2-6 gefertigt. Durch die Begrenzung der Ausgangsspannung sind die Transformatoren für den Aufbau von SELV und PELV Stromkreisen geeignet.
Vorteile
› Integrierter Kurzschluss- und Überlastschutz
› Sehr guter Feuchtigkeitsschutz und gerige Geräuschentwicklung durch Gießharzvollverguss XtraDenseFill
› Sehr hohe Schutzart
› Kunststoffverschraubungen auf Klemmen
| Produkt | Sicherheitstransformator |
| Bestellnummer | EVKE 100/24 |
| Baureihe | EVKE |
| Leistung | 100 VA |
| Eingang | 230 V |
| Ausgang | 24 V • 4,17 Aac |
| Phasen | 1 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| EN Isolierstoffklasse | E (120°C) |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
Allgemein
| Kurzschlussfestigkeit | bedingt kurzschlussfest |
| Schaltgruppe | Ii0 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 65 |
| Schutzklasse (vorbereitet) | II |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
Anschlussinformationen
| Anschluss Eingang | Schraubklemme |
| Anschluss Ausgang | Schraubklemme |

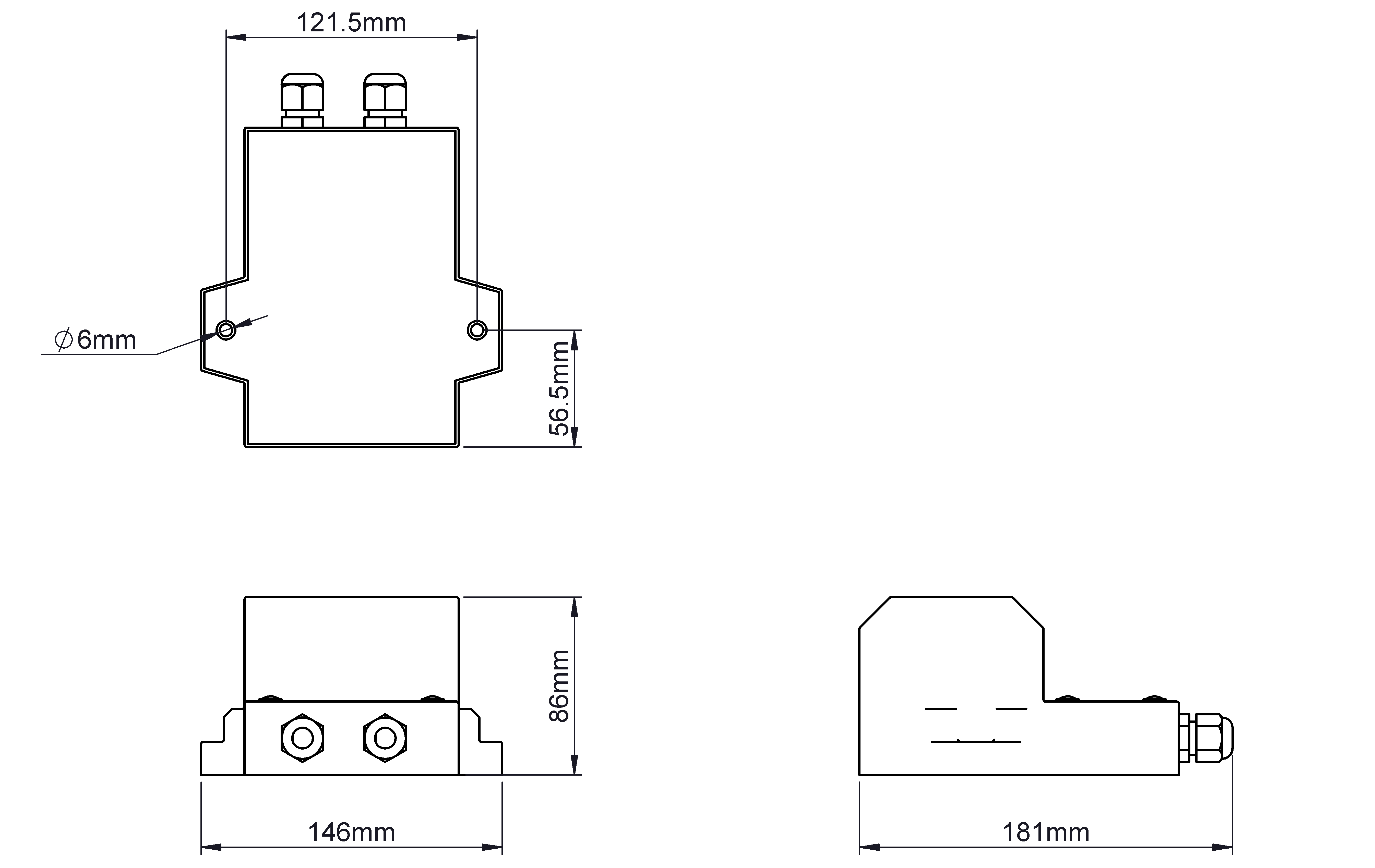

Maße und Gewichte
| Breite | 145 mm / 5,71 in |
| Höhe | 90 mm / 3,54 in |
| Tiefe | 180 mm / 7,09 in |
| Gewicht | 2,9 kg / 6,393 lbs |
| Niederspannungsrichtlinie | EN 61558-2-6 |
