Trenntransformator
ETTK 630
Eigenschaften
Allgemeine Daten
Trenntransformatoren der Baureihe ETTK sind für den mobilen Einsatz ausgelegt und dienen der sicheren galvanischen Trennung des Primärstromkreises vom Sekundärstromkreis. Die Transformatoren wurden nach EN (IEC) 61558-2-6 gefertigt und können für den Aufbau der Schutzmaßnahme Schutztrennung entsprechend VDE 0100 eingesetzt werden.
Vorteile
› Integrierter Kurzschluss- und Überlastschutz
› Sehr guter Feuchtigkeitsschutz und geringe Geräuschentwicklung durch Gießharzvollverguss XtraDenseFill
› Sehr hohe Schutzart
› Tragegriff, Schutzkontaktsteckdose für mobilen Einsatz
| Produkt | Trenntransformator |
| Bestellnummer | ETTK 630 |
| Baureihe | ETTK |
| Leistung | 630 VA |
| Eingang | 230 V |
| Ausgang | 230 V • 2,74 Aac |
| Phasen | 1 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Kurzschlussverluste | 24,5 W |
| Leerlaufverluste | 17 W |
| EN Isolierstoffklasse | B (130°C) |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
| Wirkungsgrad | 93,8 % |
Allgemein
| Kurzschlussfestigkeit | bedingt kurzschlussfest |
| Schaltgruppe | Ii0 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 67 |
| Schutzklasse (vorbereitet) | II |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 2 |
Anschlussinformationen
| Anschluss Eingang | Steckanschluss |
| Anschluss Ausgang | Kupplung |

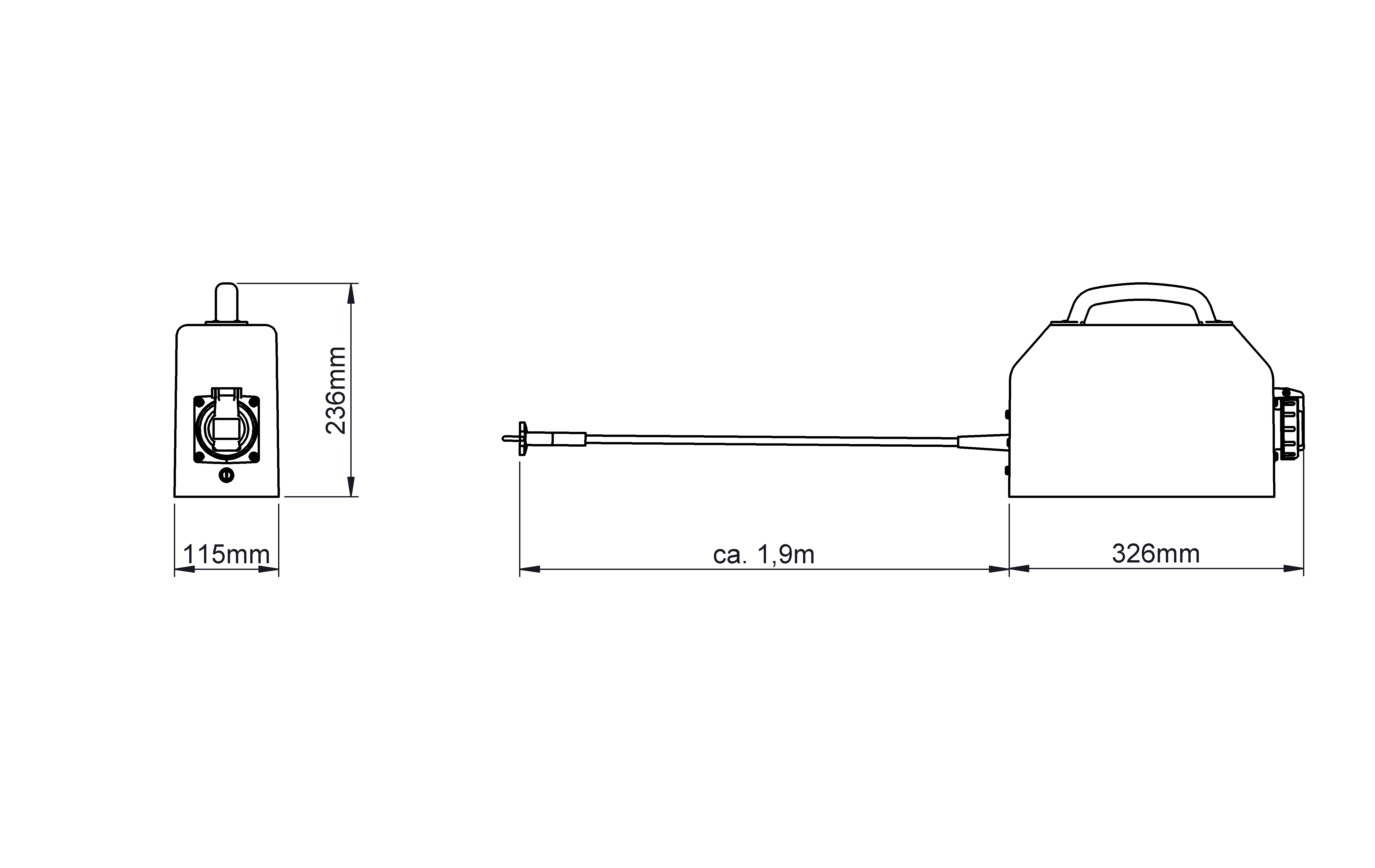

Maße und Gewichte
| Breite | 120 mm / 4,72 in |
| Höhe | 230 mm / 9,06 in |
| Tiefe | 300 mm / 11,81 in |
| Gewicht | 17,075 kg / 37,644 lbs |
| Niederspannungsrichtlinie | EN 61558-2-4 |
