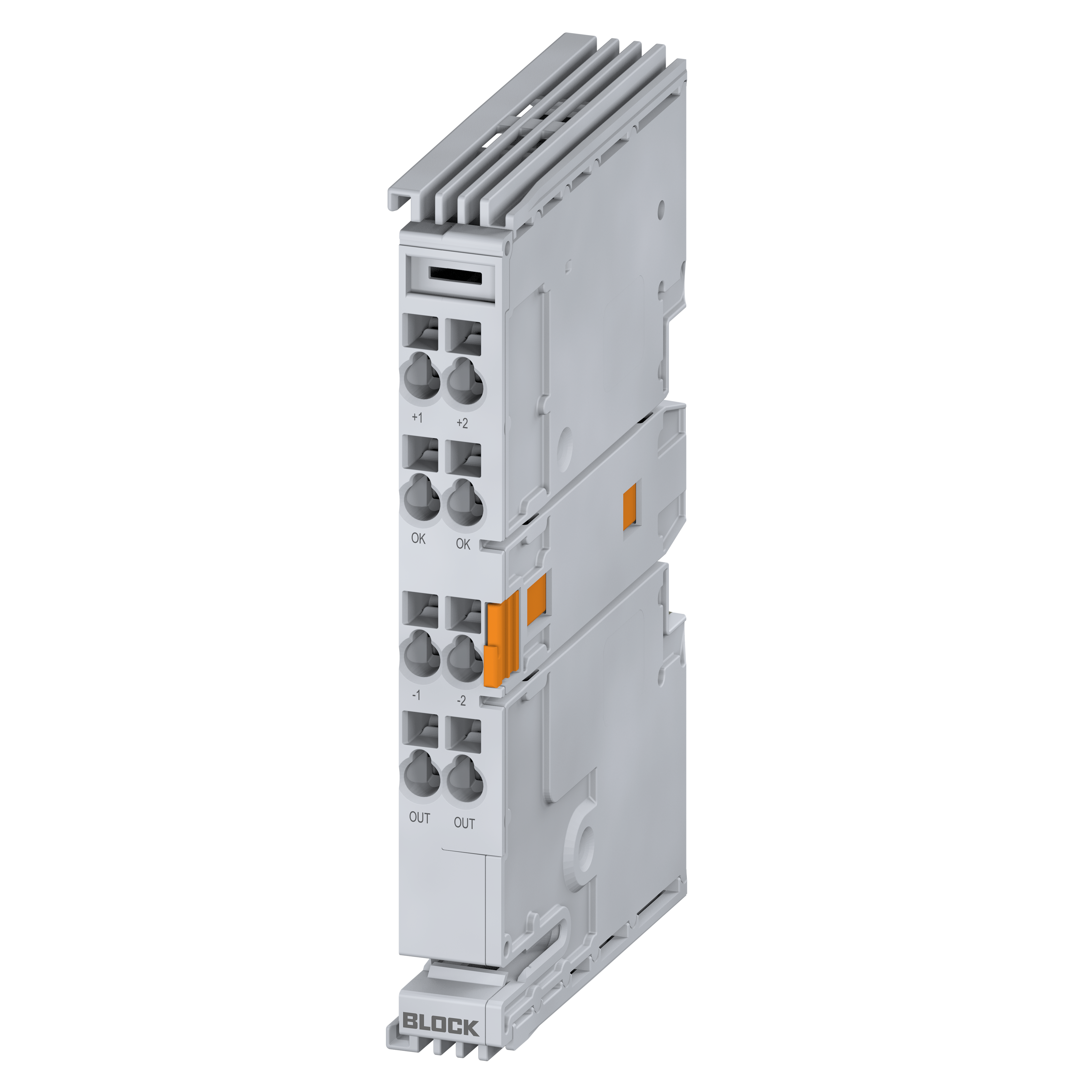

2-poliger Potenzialtrenner
EB-PT2-0 - Abgekündigte Artikel - nicht mehr lieferbar
Eigenschaften
Vorteile
› Zweipoliger Potenzialtrenner mit galvanischer Trennung, zum rechtsseitigen Anreihen an Schutzschalterkanäle mit Einzelmeldesignal.
› Verwendung für Auslöseströme bis 6 A
› Alle Funktionen des Schutzschalters (Kommunikation, Charakteristik) können weiter genutzt werden.
› Automatische Durchkontaktierung aller Signalpegel
| Produkt | 2-poliger Potenzialtrenner |
| Bestellnummer | EB-PT2-0 |
| Baureihe | EB-ZUBEHÖR |
Eingang
| Eingangsnennspannung | 24 Vdc |
| Max. Dauerstrom des Moduls | 6 A |
| Max. Dauerstrom Einspeiseklemme (+) | 40 A |
| Max. Restwelligkeit/Rippel der speisenden Eingangsspannung | 3 % |
Ausgang
| Ausgangsnennspannung | 24 Vdc |
| Max. Spannungsabfall zwischen Ein- und Ausgang | 273 mV |
| Max. Verlustleistung | 2 W |
| Rückspeisefestigkeit max. | 35 Vdc |
| Parallelschaltung von Ausgängen | Nicht erlaubt |
| Serienschaltung von Ausgängen | Nicht erlaubt |
Signalisierung
| Signaleingang | Steuereingang, DC 24 V (18 - 30 V), Hysterese > 14,2 V ein, < 10,0 V aus, Stromaufnahme 150µA @ 24 V, high = geschlossen, low = getrennt |
Umgebung
| Klimaklasse nach EN 60721 | 3K3 |
| Umgebungstemperatur | -25 °C bis 70 °C / -13 °F bis 158 °F |
| Lagertemperatur | -25 °C bis 85 °C / -13 °F bis 185 °F |
| Luftfeuchtigkeit ohne Betauung | 5 % bis 96 % |
| Kühlungsart | natürliche Konvektion |
| Erforderlicher Mindestabstand (seitlich) | 0 mm |
| Erforderlicher Mindestabstand (oben/unten) | 30 mm |
Schutz und Sicherheit
| Verschmutzungsgrad nach EN 50178 / 62103 | 2 |
| Schutzart nach EN 60529 | IP 20 |
Maße und Gewichte
| Breite | 12 mm / 0,47 in |
| Höhe | 99 mm / 3,9 in |
| Tiefe | 60 mm / 2,36 in |
| Gewicht | 0,07 kg / 0,154 lbs |
