2-Kanal-Schutzschalter thermomagnetisch
EB-2724-2060-0
Eigenschaften
Vorteile
› Automatische Durchkontaktierung aller Signalpegel
› Optionale Unterspannungsabschaltung im Verbund

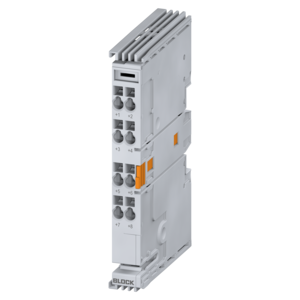

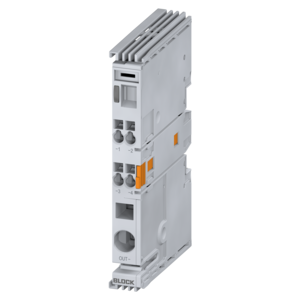

› Zusätzliche Lastausgänge durch anreihbare Potenzialverteiler
› 3 Jahre Gewährleistung
| Produkt | 2-Kanal-Schutzschalter thermomagnetisch |
| Bestellnummer | EB-2724-2060-0 |
| Baureihe | EB-27 |
Eingang
| Eingangsnennspannung | 24 Vdc |
| Eingangsspannungsbereich DC | 18 Vdc bis 30 Vdc |
| Max. Dauerstrom des Moduls | 6 A |
| Max. Dauerstrom Einspeiseklemme (+) | 40 A |
| Überspannungsschutz | Suppressordioden |
| Max. Restwelligkeit/Rippel der speisenden Eingangsspannung | 3 % |
| Einschaltschwelle | 17,50 V |
Ausgang
| Ausgangsnennspannung | 24 Vdc |
| Ausgangsnennstrom | 3 A |
| Ausgangsnennstrom pro Ausgangskanal | 3 A |
| Ausgangsspannungsbereich | 24 Vdc |
| Anzahl Ausgangskanäle | 2 |
| Ausschaltschwelle | 16,7 V |
| Max. Spannungsabfall zwischen Ein- und Ausgang | 33 mV |
| Max. Wartezeit nach Abschaltung eines Ausgangs nach einer Überlast (Thermische Entspannung) | 5 s |
| Ruhestrom im Leerlauf @ 24 V | 12 mA |
| Rückspeisefestigkeit max. | 35 Vdc |
| Verlustleistung im Leerlauf @ 24 V | 0,30 W |
| Parallelschaltung von Ausgängen | Nicht erlaubt |
| Serienschaltung von Ausgängen | Nicht erlaubt |
| Auslösecharakteristik | Thermomagnetische Kennlinie |
Signalisierung
| Signalausgang | Ausgangsstatus, kurzschlussfest, DC 24 V, max. 25 mA, high = Kanal ein, low = Kanal aus, Fehler |
| Statusanzeige | LED grün, gelb, rot |
Umgebung
| Klimaklasse nach EN 60721 | 3K3 |
| Umgebungstemperatur | -25 °C bis 70 °C / -13 °F bis 158 °F |
| Lagertemperatur | -25 °C bis 85 °C / -13 °F bis 185 °F |
| Luftfeuchtigkeit ohne Betauung | 5 % bis 96 % |
| Kühlungsart | natürliche Konvektion |
| Erforderlicher Mindestabstand (seitlich) | 0 mm |
| Erforderlicher Mindestabstand (oben/unten) | 30 mm |
Schutz und Sicherheit
| Verschmutzungsgrad nach EN 50178 / 62103 | 2 |
| Schutzklasse nach EN 61140 | III, ohne PE-Anschluss |
Maße und Gewichte
| Breite | 12 mm / 0,47 in |
| Höhe | 99 mm / 3,9 in |
| Tiefe | 60 mm / 2,36 in |
| Tiefe inkl. DIN TH35 | 64,5 mm / 2,54 in |
| Gewicht | 0,04 kg / 0,088 lbs |
