1-Kanal-Schutzschalter thermomagnetisch mit flinker Auslösecharakteristik, kommunikativ
EB-0724-100-0F
Eigenschaften
Vorteile

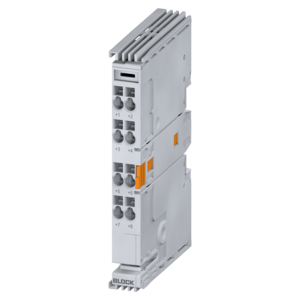

› Zusätzliche Lastausgänge durch anreihbare Potenzialverteiler
› Automatische Durchkontaktierung aller Signalpegel
› Auf den Auslösestrom angepasste interne Schmelzsicherung
| Produkt | 1-Kanal-Schutzschalter thermomagnetisch mit flinker Auslösecharakteristik, kommunikativ |
| Bestellnummer | EB-0724-100-0F |
| Baureihe | EB-17F |
Eingang
| Eingangsnennspannung | 24 Vdc |
| Eingangsspannungsbereich DC | 18 Vdc bis 30 Vdc |
| Max. Dauerstrom des Moduls | 10 A |
| Max. Dauerstrom Einspeiseklemme (+) | 40 A |
| Überspannungsschutz | Suppressordioden |
| Max. Restwelligkeit/Rippel der speisenden Eingangsspannung | 3 % |
| Einschaltschwelle | 17,50 V |
Ausgang
| Ausgangsnennspannung | 24 Vdc |
| Ausgangsnennstrom | 10 A |
| Ausgangsnennstrom einstellbar | 0.5,1,2,3,4,5,6,8,10 |
| Ausgangsnennstrom pro Ausgangskanal | 10 A |
| Ausgangsspannungsbereich | 24 Vdc |
| Anzahl Ausgangskanäle | 1 |
| Ausschaltschwelle | 16,7 V |
| Max. Wartezeit nach Abschaltung eines Ausgangs nach einer Überlast (Thermische Entspannung) | 5 s |
| Rückspeisefestigkeit max. | 35 Vdc |
| Verlustleistung im Leerlauf @ 24 V | 0,30 W |
| Parallelschaltung von Ausgängen | Nicht erlaubt |
| Serienschaltung von Ausgängen | Nicht erlaubt |
| Auslösecharakteristik | Thermomagnetische Kennlinie |
Signalisierung
| Signalausgang | Ausgangsstatus, kurzschlussfest, DC 24 V, max. 25 mA, high = Kanal ein, low = Kanal aus, Fehler |
| Signaleingang | Reset: high (min. 500 ms) > low, (high = 15 - 30 Vdc, low = 0 - 5 Vdc) |
| Statusanzeige | LED grün, gelb, rot |
Umgebung
| Umgebungstemperatur | -25 °C bis 70 °C / -13 °F bis 158 °F |
| Lagertemperatur | -25 °C bis 85 °C / -13 °F bis 185 °F |
| Luftfeuchtigkeit ohne Betauung | 5 % bis 96 % |
| Kühlungsart | natürliche Konvektion |
| Erforderlicher Mindestabstand (seitlich) | 0 mm |
| Erforderlicher Mindestabstand (oben/unten) | 30 mm |
Schutz und Sicherheit
| Verschmutzungsgrad nach EN 50178 / 62103 | 2 |
Maße und Gewichte
| Breite | 12 mm / 0,47 in |
| Höhe | 99 mm / 3,9 in |
| Tiefe | 60 mm / 2,36 in |
| Tiefe inkl. DIN TH35 | 64,5 mm / 2,54 in |
| Gewicht | 0,04 kg / 0,088 lbs |
