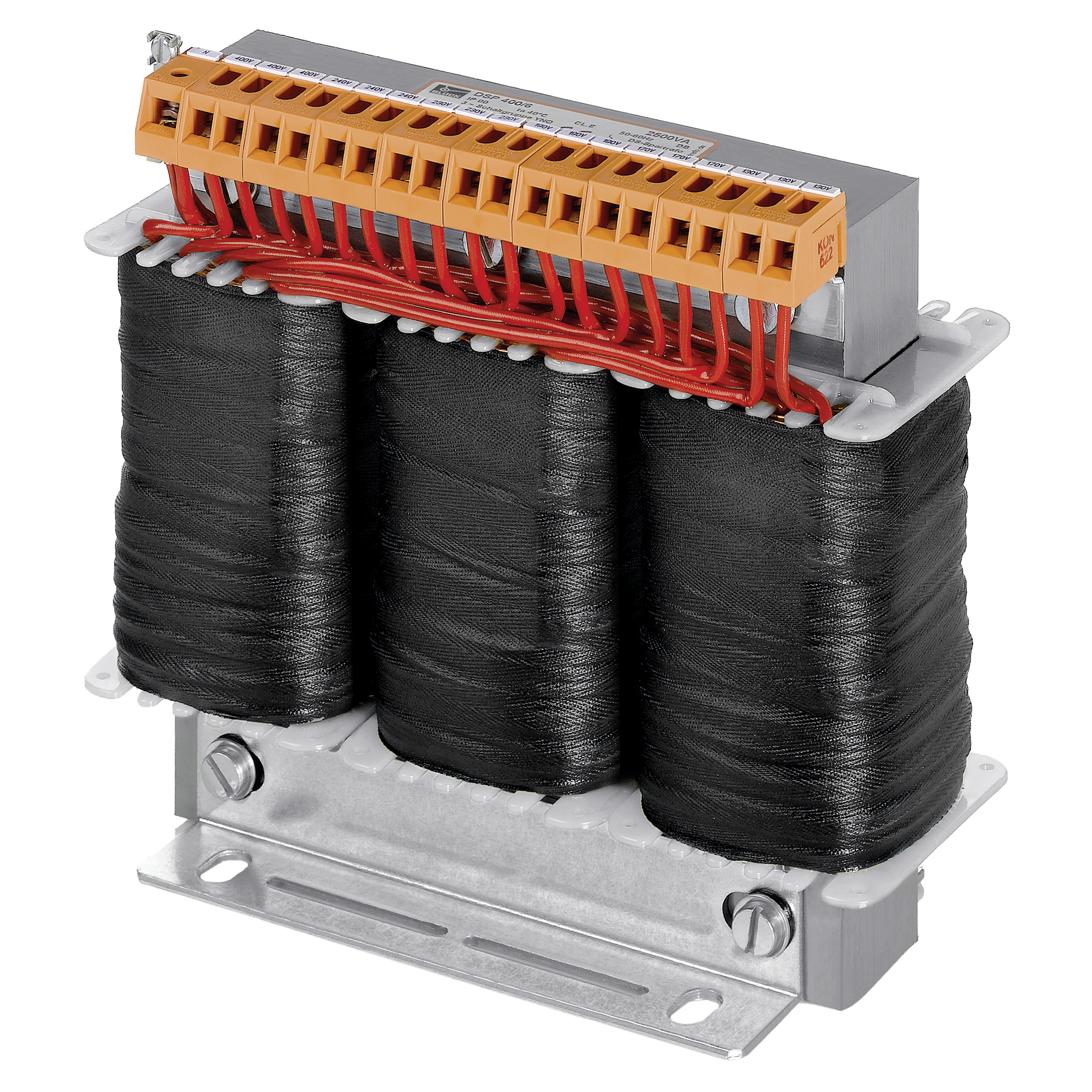

Stufen-Spartransformator
DSP 400/1,5 - Abgekündigte Artikel - nicht mehr lieferbar
Eigenschaften
Vorteile
› Geringes Gewicht und kleine Bauform (gegenüber Trenntransformatoren)
› Sehr hoher Wirkungsgrad
› Sehr guter Feuchtigkeitsschutz und geringe Geräuschentwicklung durch Vakuumimprägnierung
› Berührungsgeschützte Anschlussklemmen nach UVV BGV A3
› Einfache Befestigung durch robuste Metallfußwinkel mit Langlöchern
| Produkt | Stufen-Spartransformator |
| Bestellnummer | DSP 400/1,5 |
| Baureihe | DSP |
| Leistung | 626 VA |
| Eingang | 3 x 400 V |
| Ausgang |
3 x 130 V • 1,5 Aac oder 170 V • 1,5 Aac oder 190 V • 1,5 Aac oder 230 V • 1,5 Aac oder 240 V • 1,5 Aac |
| Phasen | 3 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Kurzschlussverluste | 20 W |
| Leerlaufverluste | 9 W |
| EN Isolierstoffklasse | B (130°C) |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
| Wirkungsgrad | 95,6 % |
Allgemein
| Kurzschlussfestigkeit | nicht kurzschlussfest |
| Schaltgruppe | YNa0 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | I |
| Verschmutzungsgrad | 2 |
Anschlussinformationen
| Anschluss Eingang | Schraubklemme |
| Anschluss Ausgang | Schraubklemme |
| Anschluss PE | Schraubklemme |
Maße und Gewichte
| Breite | 168 mm / 6,61 in |
| Höhe | 160 mm / 6,3 in |
| Tiefe | 90 mm / 3,54 in |
| Gewicht | 4,01 kg / 8,841 lbs |
| Niederspannungsrichtlinie | EN 61558-2-13 |
