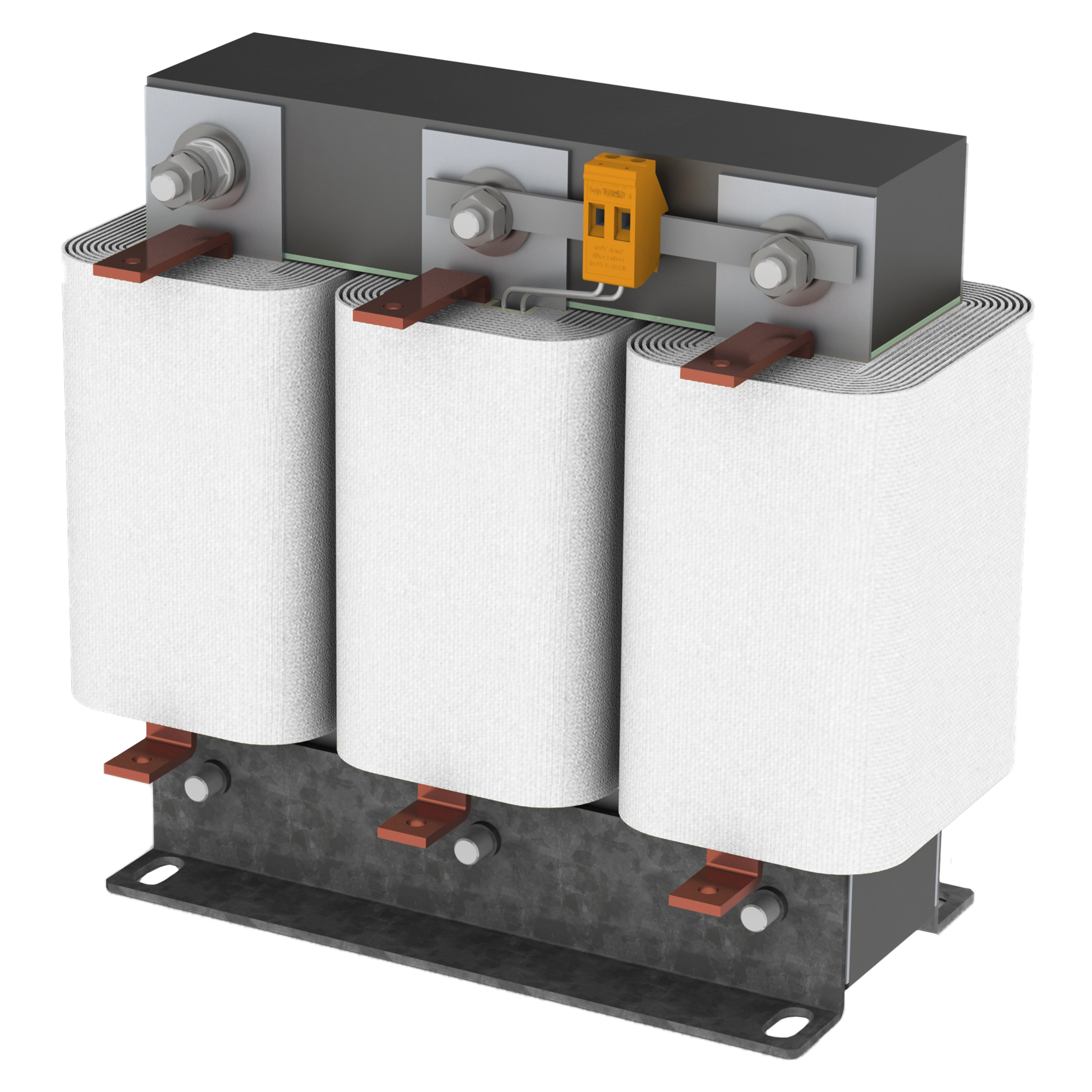

Filterkreisdrossel, dreiphasig
DR3 1,563/7 - Abgekündigte Artikel - nicht mehr lieferbar
Eigenschaften
Vorteile
› Keine Überlastung der Kondensatoren
› Verbesserung des Impedanzverhaltens
› Geringe Induktivitätstoleranz
› Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch Vakuumimprägnierung
› Linearer Induktivitätsverlauf bis weit über den Bemessungsstrom hinaus
› Thermische Auslegung auf Dauerbetrieb bei Netzbetrieb und Oberschwingungen
› Optional mit Thermoschalter
| Produkt | Filterkreisdrossel, dreiphasig |
| Bestellnummer | DR3 1,563/7 |
| Baureihe | DR3 |
| Induktivität | 3x 24,5 mH |
| Bemessungsstrom | 3x 2,6 Aac |
| Linearitätsstrom | 3x 4,5 Aac |
| Spannungsbereich | 0 V bis 400 V |
| Phasen | 3 |
| Frequenzbereich | bis 50 Hz |
| Motor- bzw. Umrichterleistung | 95 kW / 127,4 HP |
| EN Isolierstoffklasse | F (155°C) |
| UL Isolierstoffklasse | class 155 |
| Verlustleistung | 33,00 W |
| Leitermaterial | Kupfer |
Allgemein
| Kühlungsart | AN |
| Schaltgruppe | III0 |
Umgebung
| Umgebungstemperatur | 0 °C bis 40 °C / 32 °F bis 104 °F |
| Max. Aufstellhöhe | 113 m / 371 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | I |
| Verschmutzungsgrad | 2 |
Maße und Gewichte
| Breite | 95 mm / 3,74 in |
| Höhe | 113 mm / 4,45 in |
| Tiefe | 69 mm / 2,72 in |
| Gewicht | 1,35 kg / 2,976 lbs |
| Niederspannungsrichtlinie | EN 61558-2-20 |
| RoHS konform | EN IEC 63000 |
| Zulassung cURus - Recognized | UL 508; CSA 22.2 |
