Kurzschlussfester Printtransformator, Netztransformator
AVB 3,2/2/18
Eigenschaften
Allgemeine Daten
Die Leiterplattentransformatoren der Baureihe AVB verfügen über Doppeleingangsspulen für Reihen- oder Parallelschaltung und sind speziell für den Betrieb bei hohen Umgebungstemperaturen ausgelegt. Durch das einzigartige Gießharzverfahren XtraDenseFill verfügen die Transformatoren über dauerhaften Korrosionsschutz, einen hohen Isolierwert sowie höchste elektrische Leitfähigkeit.
Vorteile
› Netztransformator nach EN (IEC) 61558-2-1
› Minimale Baugröße bei hoher Leistung
› Mit Doppelausgangsspulen für Reihen- oder Parallelschaltung
› Unbedingt kurzschlussfest
› Selbstverlöschendes Verguss- und Haubenmaterial
| Produkt | Kurzschlussfester Printtransformator, Netztransformator |
| Bestellnummer | AVB 3,2/2/18 |
| Baureihe | AVB |
| Leistung | 3,2 VA |
| Eingang | 2 x 115 V |
| Ausgang | 2 x 18 V • 0,089 Aac |
| Phasen | 1 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Kurzschlussverluste | 2,41 W |
| Leerlaufverluste | 0,37 W |
| Kurzschlussspannung uk | 36,7 % |
| EN Isolierstoffklasse | B (130°C) |
| UL Isolierstoffklasse | class 105 |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
| Wirkungsgrad | 53,5 % |
Allgemein
| Kurzschlussfestigkeit | unbedingt kurzschlussfest |
| Schaltgruppe | IIii0 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 50 °C / -4 °F bis 122 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | II |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 1 |
Anschlussinformationen
| Anschluss Eingang | Pin |
| Anschluss Ausgang | Pin |

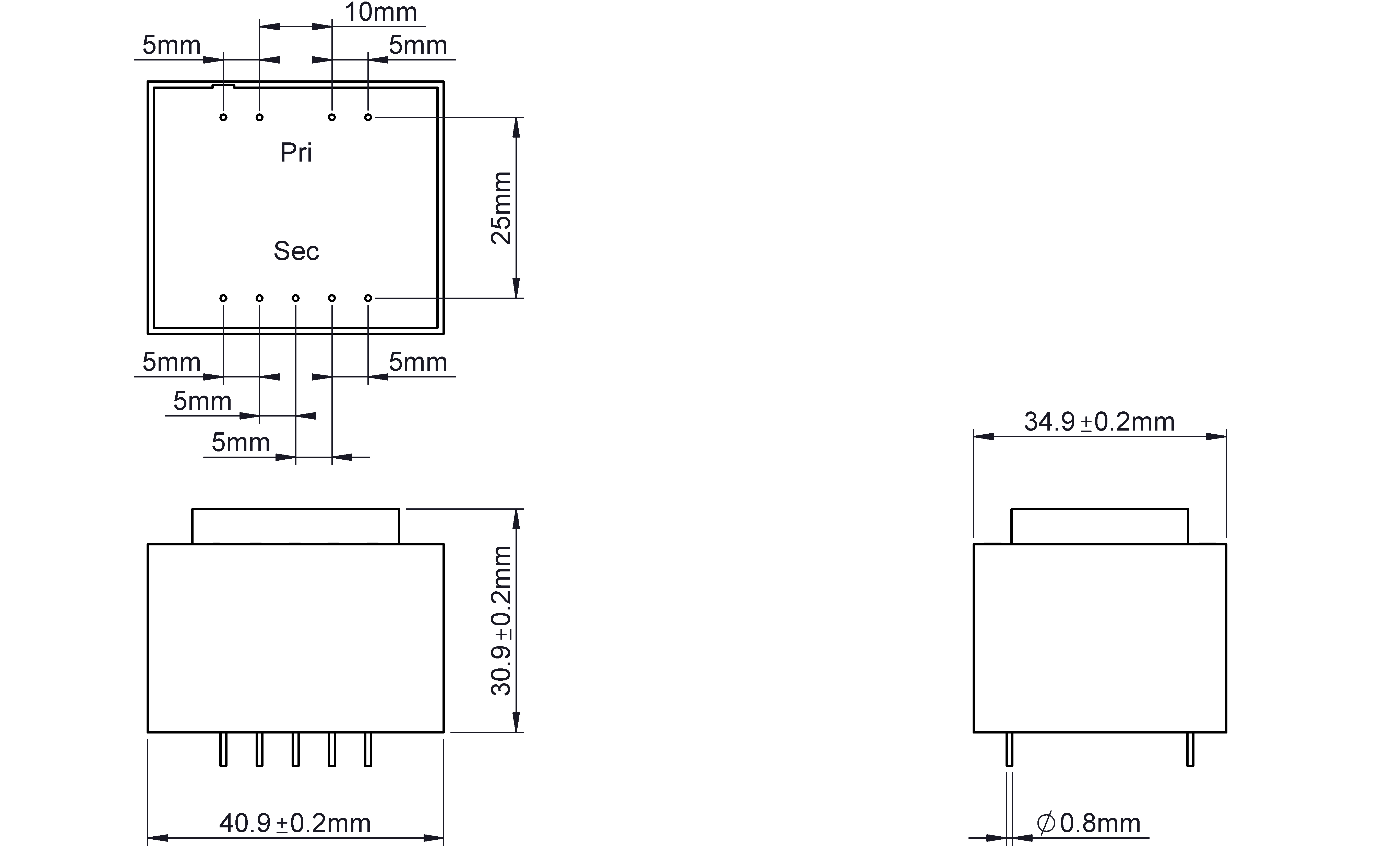

Maße und Gewichte
| Breite | 35 mm / 1,38 in |
| Höhe | 30,8 mm / 1,21 in |
| Tiefe | 41 mm / 1,61 in |
| Gewicht | 0,174 kg / 0,384 lbs |
| Niederspannungsrichtlinie | EN 61558-2-1 |
| Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
