Kurzschlussfester Printtransformator, Sicherheitstransformator
AVB 2,0/2/12 - Auslauftypen - nicht für Neudesigns
Eigenschaften
Vorteile
› Minimale Baugröße bei hoher Leistung
› Unbedingt kurzschlussfest
› Doppeleingangsspannung für Reihen- oder Parallelschaltung
› Auch mit Doppelausgangsspannung für Reihen- oder Parallelschaltung
› Für hohe Umgebungstemperaturen ausgelegt
› Dauerhafter Korrosionsschutz, hoher Isolierwert und höchste elektrische Zuverlässigkeit durch Gießharzvollverguss XtraDenseFill
› Selbstverlöschendes Verguss- und Haubenmaterial
Produkt | Kurzschlussfester Printtransformator, Sicherheitstransformator |
Bestellnummer | AVB 2,0/2/12 |
Leistung | 2 VA |
Eingang | 2 x 115 V |
Ausgang | 2 x 12 V • 0,083 Aac |
Phasen | 1 |
Frequenzbereich | 50 Hz bis 60 Hz |
Kurzschlussverluste | 1,38 W |
Leerlaufverluste | 0,35 W |
Kurzschlussspannung uk | 30,8 % |
EN Isolierstoffklasse | B (130°C) |
UL Isolierstoffklasse | class 105 |
Einschaltdauer | 100 % |
Leitermaterial | Kupfer |
Wirkungsgrad | 53,6 % |
Allgemein
Kurzschlussfestigkeit | unbedingt kurzschlussfest |
Schaltgruppe | IIii0 |
Kühlungsart | AN |
Umgebung
Umgebungstemperatur | -20 °C bis 70 °C / -4 °F bis 158 °F |
Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
Schutzart | IP 00 |
Schutzklasse (vorbereitet) | II |
Überspannungskategorie | III |
Verschmutzungsgrad | 1 |
Anschlussinformationen
Anschluss Pri | Pin |
Anschluss Sek | Pin |

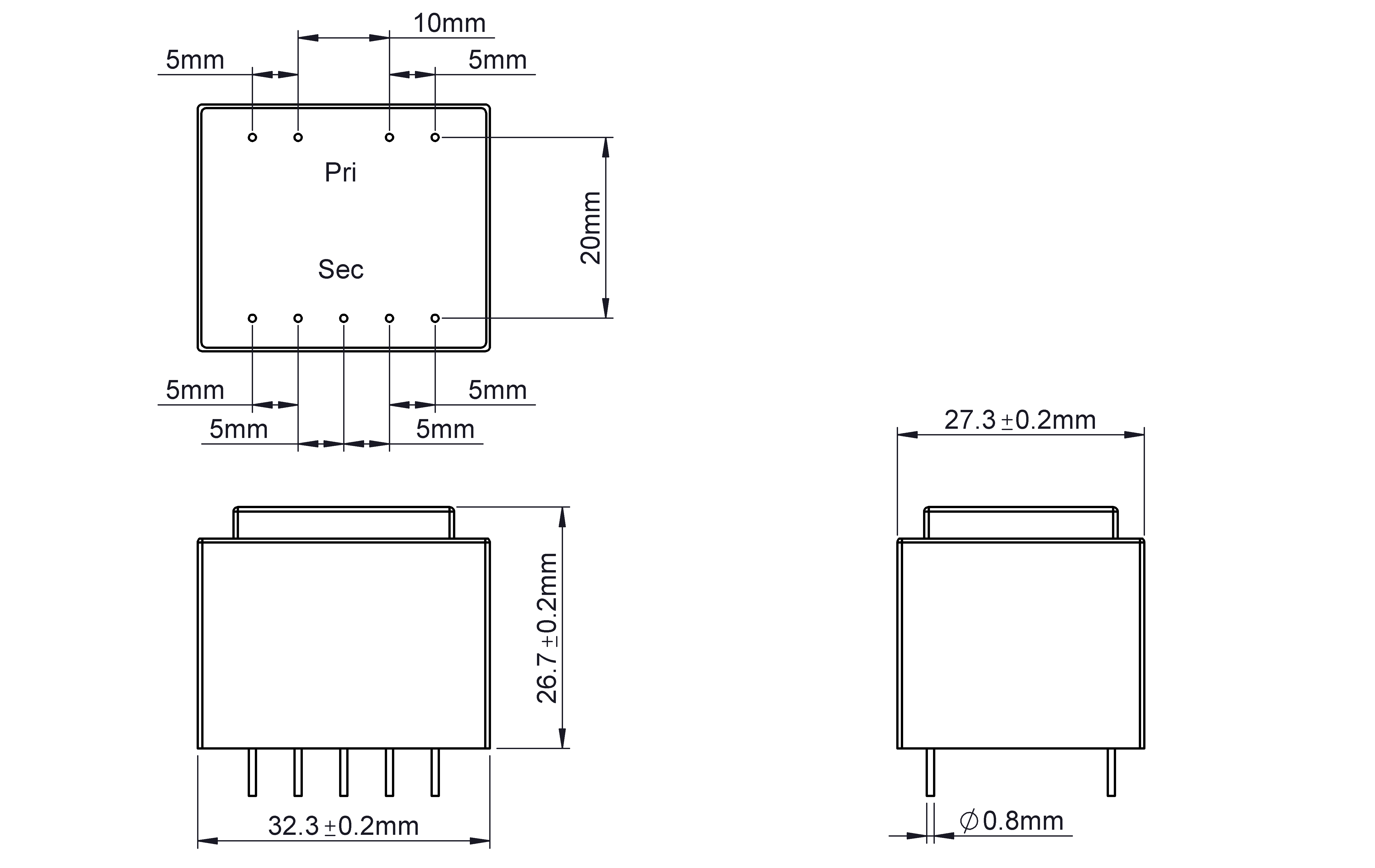

Maße und Gewichte
Breite | 27,3 mm / 1,07 in |
Höhe | 26,8 mm / 1,06 in |
Tiefe | 32,3 mm / 1,27 in |
Gewicht | 0,1 kg / 0,22 lbs |
Niederspannungsrichtlinie | EN 61558-2-6 |
Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
