Kurzschlussfester Printtransformator, Sicherheitstransformator
AVB 1,5/2/15
Eigenschaften
Allgemeine Daten
Die Leiterplattentransformatoren der Baureihe AVB verfügen über Doppeleingangsspulen für Reihen- oder Parallelschaltung und sind speziell für den Betrieb bei hohen Umgebungstemperaturen ausgelegt. Durch das einzigartige Gießharzverfahren XtraDenseFill verfügen die Transformatoren über dauerhaften Korrosionsschutz, einen hohen Isolierwert sowie höchste elektrische Leitfähigkeit.
Vorteile
› Sicherheitstransformator nach EN (IEC) 61558-2-6
› Minimale Baugröße bei hoher Leistung
› Mit Doppelausgangsspulen für Reihen- oder Parallelschaltung
› Unbedingt kurzschlussfest
› Selbstverlöschendes Verguss- und Haubenmaterial
| Produkt | Kurzschlussfester Printtransformator, Sicherheitstransformator |
| Bestellnummer | AVB 1,5/2/15 |
| Baureihe | AVB |
| Leistung | 1,5 VA |
| Eingang | 2 x 115 V |
| Ausgang | 2 x 15 V • 0,05 Aac |
| Phasen | 1 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Kurzschlussverluste | 0,89 W |
| Leerlaufverluste | 0,24 W |
| Kurzschlussspannung uk | 31,6 % |
| EN Isolierstoffklasse | B (130°C) |
| UL Isolierstoffklasse | class 105 |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
| Wirkungsgrad | 57 % |
Allgemein
| Kurzschlussfestigkeit | unbedingt kurzschlussfest |
| Schaltgruppe | IIii0 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 70 °C / -4 °F bis 158 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | II |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 1 |
Anschlussinformationen
| Anschluss Eingang | Pin |
| Anschluss Ausgang | Pin |

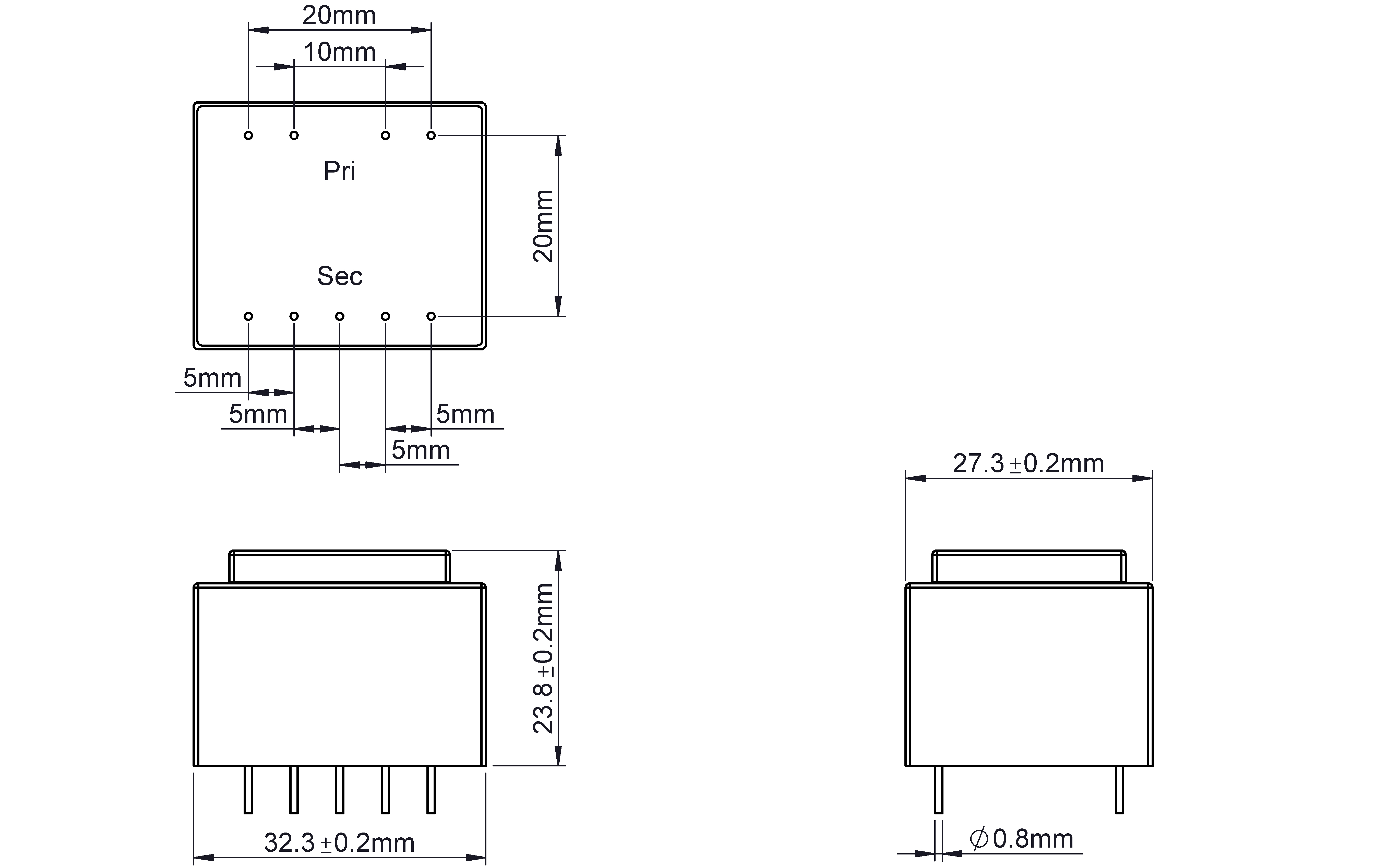

Maße und Gewichte
| Breite | 27,3 mm / 1,07 in |
| Höhe | 23,8 mm / 0,94 in |
| Tiefe | 32,3 mm / 1,27 in |
| Gewicht | 0,084 kg / 0,185 lbs |
| Niederspannungsrichtlinie | EN 61558-2-6 |
| Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
