Spartransformator, dreiphasig
AT3 2-22/23-4
Eigenschaften
Vorteile
› Rückwärtsbetrieb möglich
› Sehr hoher Wirkungsgrad
› Patentierte Montagetechnik zur Verringerung von Wärmeverlusten
› Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung
› Fixierte, berührungsgeschützte Schraubanschlussklemmen nach UVV BGV A3
› Multifunktionale Fußwinkel mit insgesamt 12 Langlöchern
› Verbreiterter Fußwinkel für einfache Montage von oben
› Integrierte Kranösen
| Produkt | Spartransformator, dreiphasig |
| Bestellnummer | AT3 2-22/23-4 |
| Leistung | 2.000 VA |
| Eingang | 3 x 220 V / 230 V |
| Ausgang | 3 x 400 V • 2,9 Aac |
| Phasen | 3 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Kurzschlussverluste | 84,36 W |
| Leerlaufverluste | 18,55 W |
| EN Isolierstoffklasse | F (155°C) |
| UL Isolierstoffklasse | class 155 |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
| Wirkungsgrad | 95,1 % |
Allgemein
| Kurzschlussfestigkeit | nicht kurzschlussfest |
| Schaltgruppe | YNa0 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | I |
| Verschmutzungsgrad | 1 |
Anschlussinformationen
| Anschluss Eingang | Schraubklemme |
| Anschluss Ausgang | Schraubklemme |
| Anschluss PE | Schraubklemme |

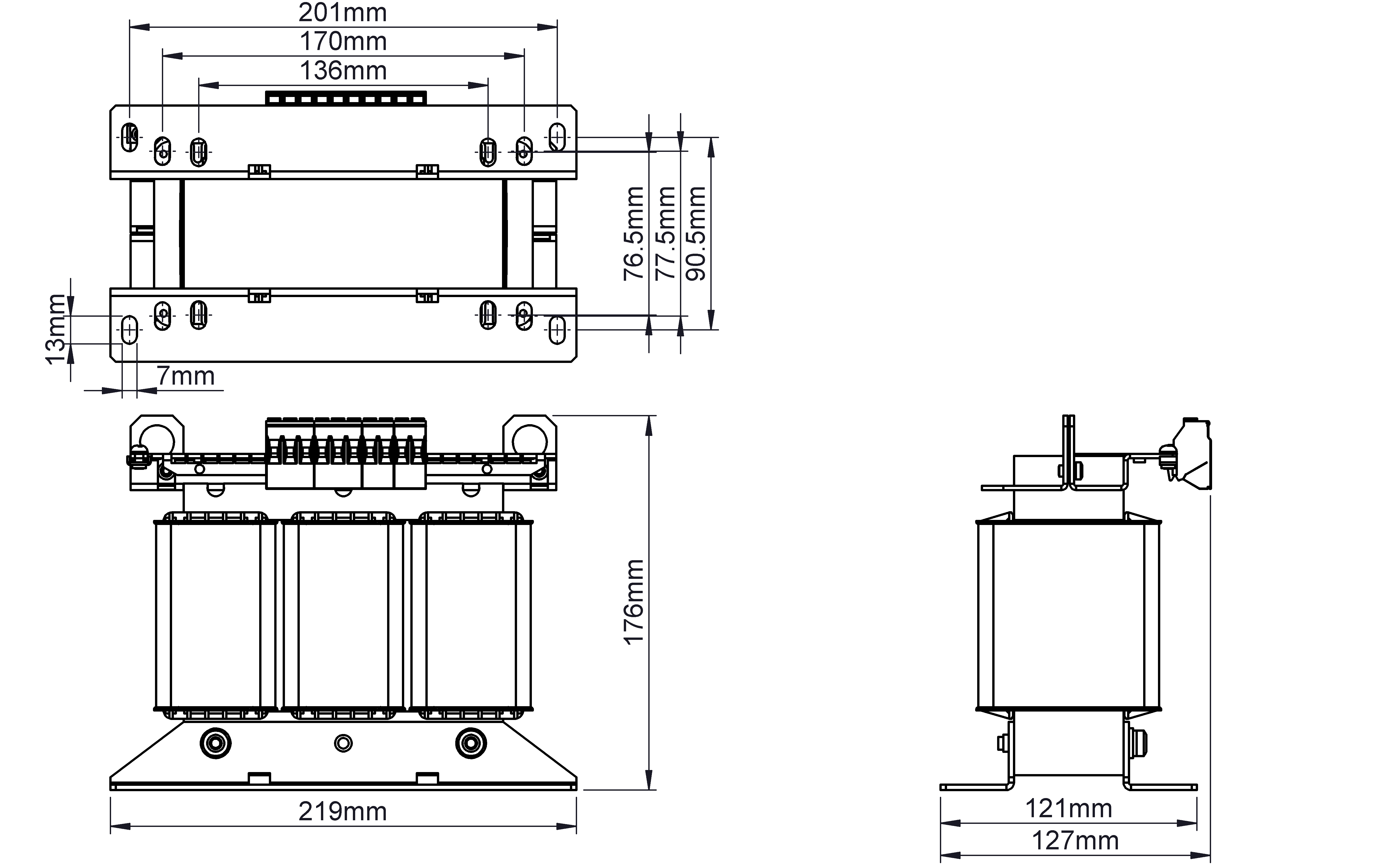

Maße und Gewichte
| Breite | 220 mm / 8,66 in |
| Höhe | 175 mm / 6,89 in |
| Tiefe | 125 mm / 4,92 in |
| Gewicht | 10,5 kg / 23,15 lbs |
| Niederspannungsrichtlinie | EN 61558-2-13 |
| Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
