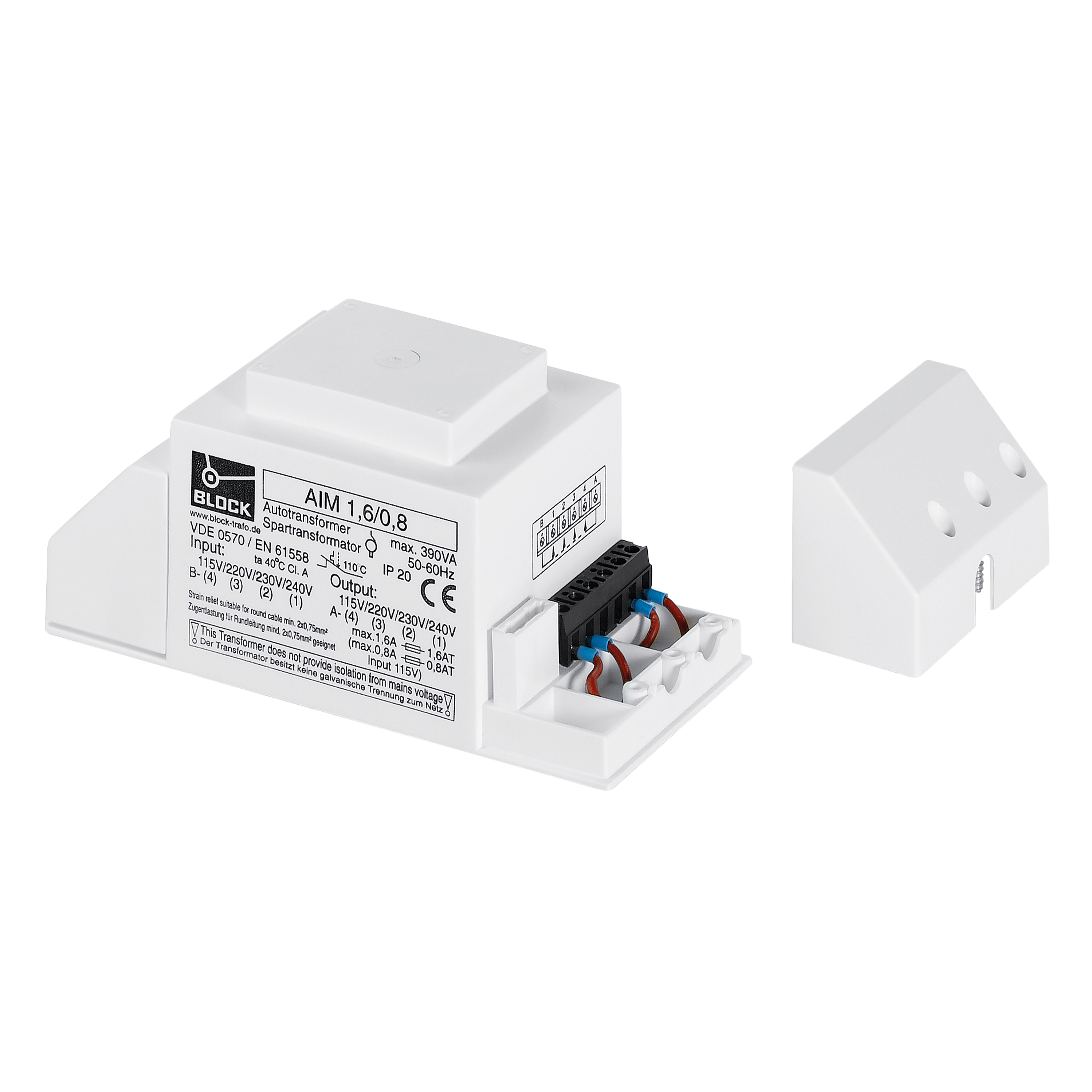

Spartransformator
AIM 1,6/0,8
Eigenschaften
Allgemeine Daten

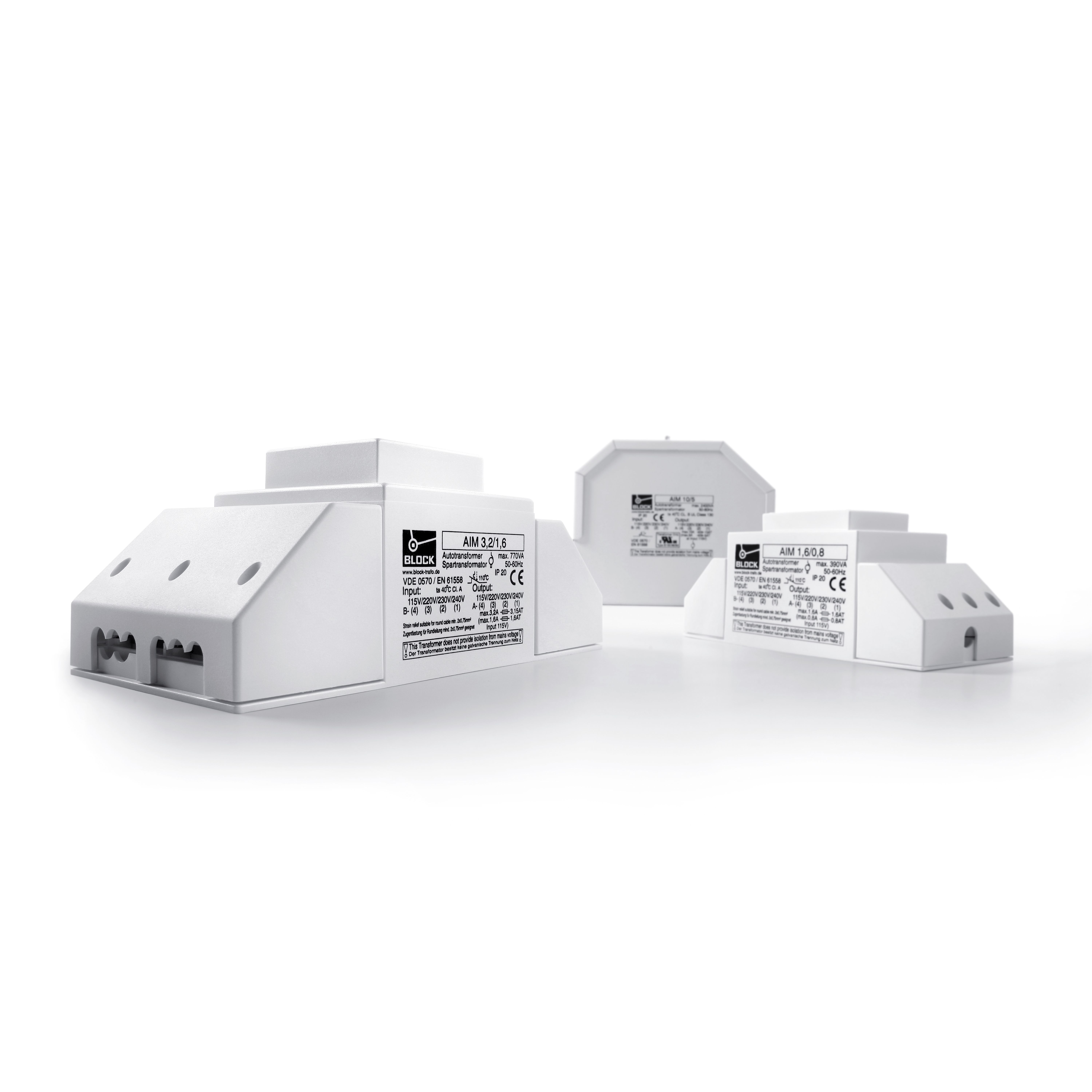

Spartransformatoren der Baureihe AIM dienen zur Spannungsanpassung ohne Anforderungen an eine galvanische Trennung. Die Transformatoren sind nach EN (IEC) 61558-2-13 gefertigt und weisen ein geringeres Gewicht und eine kleinere Bauform als andere Transformatoren-Typen mit getrennten Wicklungen auf.
Vorteile
› Integrierter Kurzschluss- und Überlastschutz
› Sehr hoher Wirkungsgrad
› Sehr guter Feuchtigkeitsschutz und geringe Geräuschentwicklung durch Gießharzvollverguss XtraDenseFill
› Schraubanschlussklemmen unter Abdeckung mit Zugentlastung
| Produkt | Spartransformator |
| Bestellnummer | AIM 1,6/0,8 |
| Baureihe | AIM |
| Leistung | 390 VA |
| Eingang | 115 V / 220 V / 230 V / 240 V |
| Ausgang |
115 V • 1,6 Aac oder 220 V • 1,6 Aac oder 230 V • 1,6 Aac oder 240 V • 1,6 Aac |
| Phasen | 1 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Leerlaufverluste | 4,7 W |
| EN Isolierstoffklasse | A (105°C) |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
Allgemein
| Kurzschlussfestigkeit | bedingt kurzschlussfest |
| Schaltgruppe | Ii0 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 20 |
| Schutzklasse (vorbereitet) | II |
| Verschmutzungsgrad | 2 |
Anschlussinformationen
| Anschluss Eingang | Schraubklemme |
| Anschluss Ausgang | Schraubklemme |
Maße und Gewichte
| Breite | 77 mm / 3,03 in |
| Höhe | 76 mm / 2,99 in |
| Tiefe | 166 mm / 6,54 in |
| Gewicht | 1,993 kg / 4,394 lbs |
| Niederspannungsrichtlinie | EN 61558-2-13 |
