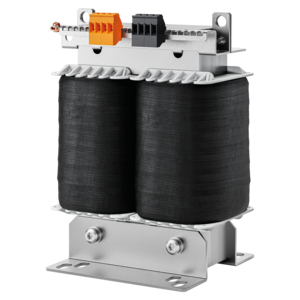

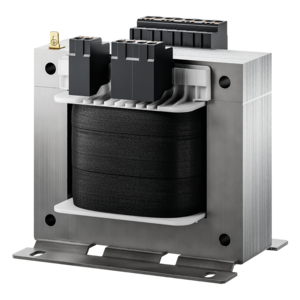

Transformateur de commande et de séparation des circuits
TT1 4-4-23
Propriétés
Données générales
Les transformateurs de commande de la série TT1 assurent une isolation galvanique sûre du circuit primaire par rapport au circuit secondaire. Le procédé unique d'imprégnation sous vide BLOCK IMPEX offre une excellente protection contre les influences extérieures tout en réduisant le niveau sonore. Les transformateurs se distinguent par une large gamme d'options de fixation et des œillets de levage intégrés pour le transport et l'installation.
Avantages
› Transformateur de commande et de séparation conforme à la norme EN (IEC) 61558-2-2 et EN (IEC) 61558-2-4
› Technologie de montage brevetée
› Prises ±5 % côté primaire pour l'ajustement de la tension
› Bornes à vis fixes et protégées contre les contacts selon UVV BGV A3
› Gain de place grâce à une conception verticale
| Produit | Transformateur de commande et de séparation des circuits |
| Numéro de commande | TT1 4-4-23 |
| Série | TT1 |
| Puissance | 4 000 VA |
| Entrée | 380 V / 400 V / 420 V |
| Sortie | 2 x 115 V • 17,4 Aac |
| Phases | 1 |
| Plage de Fréquence | 50 Hz jusqu'à 60 Hz |
| Pertes en Court-Circuit | 168 W |
| Pertes à Vide | 57 W |
| Puissance à Court Terme | 12 450 VA |
| Tension de court-circuit uk | 4 % |
| Classe d'Isolation EN | F (155°C) |
| Classe d'Isolation UL | class 155 |
| Durée d'Enclenchement | 100 % |
| Matériau du Conducteur | Cuivre |
| Efficacité | 94,7 % |
Général
| Résistance aux Courts-Circuits | non résistant aux courts-circuits |
| Groupe de Couplage | Iii0 |
| Type de Refroidissement | AN |
Environnement
| Température Ambiante | -20 °C jusqu'à 40 °C / -4 °F jusqu'à 104 °F |
| Hauteur d'Installation Max. | 2 000 m / 6 562 ft |
Protection et sécurité
| Indice de Protection | IP XX B |
| Classe de Protection (préparée) | I |
| Catégorie de Surtension | III |
| Degré de Pollution | 1 |
Informations de connexion électrique
| Connexion d'Entrée | Borne à vis |
| Connexion de Sortie | Borne à vis |
| Connexion PE | Borne à vis |
Dimensions et poids
| Largeur | 240 mm / 9,45 in |
| Hauteur | 335 mm / 13,19 in |
| Profondeur | 165 mm / 6,5 in |
| Poids | 31 kg / 68,343 lbs |
| Directive Basse Tension |
EN 61558-2-2 EN 61558-2-4 |
| Homologation cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
