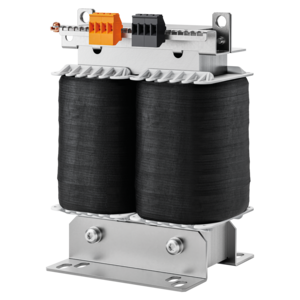

Transformateur de commande et de séparation des circuits
STEU 1000/23
Propriétés
Données générales
Les transformateurs de la série STEU assurent une isolation galvanique sûre du circuit primaire par rapport au circuit secondaire. Le procédé unique d'imprégnation sous vide BLOCK IMPEX offre une excellente protection contre les influences extérieures tout en réduisant le niveau sonore. L'installation est simple et rapide grâce à la technologie innovante de bornes à enfichage.
Avantages
› Transformateur de commande et de séparation conforme à la norme EN (IEC) 61558-2-2 et EN (IEC) 61558-2-4
› Tension d'entrée double 230 et 400 Vac
› Excellent comportement au démarrage grâce à des courants d'appel réduits
› Haute densité de puissance grâce à un concept de conception compact
› Prises ±15 V côté primaire pour l'ajustement de la tension
› Bornes de connexion protégées contre les contacts selon UVV BGV A3
| Produit | Transformateur de commande et de séparation des circuits |
| Numéro de commande | STEU 1000/23 |
| Série | STEU |
| Puissance | 1 000 VA |
| Entrée | 230 V / 400 V ± 15 V |
| Sortie | 2 x 115 V • 4,35 Aac |
| Phases | 1 |
| Plage de Fréquence | 50 Hz jusqu'à 60 Hz |
| Pertes en Court-Circuit | 42,93 W |
| Pertes à Vide | 27,69 W |
| Puissance à Court Terme | 5 000 VA |
| Tension de court-circuit uk | 2,9 % |
| Classe d'Isolation EN | B (130°C) |
| Classe d'Isolation UL | class 130 |
| Durée d'Enclenchement | 100 % |
| Matériau du Conducteur | Cuivre |
| Efficacité | 93,4 % |
Général
| Résistance aux Courts-Circuits | non résistant aux courts-circuits |
| Groupe de Couplage | Iii0 |
| Type de Refroidissement | AN |
Environnement
| Température Ambiante | -20 °C jusqu'à 40 °C / -4 °F jusqu'à 104 °F |
| Hauteur d'Installation Max. | 2 000 m / 6 562 ft |
Protection et sécurité
| Indice de Protection | IP 00 |
| Classe de Protection (préparée) | I |
| Catégorie de Surtension | III |
| Degré de Pollution | 1 |
Informations de connexion électrique
| Connexion d'Entrée | Bornier à insertion |
| Connexion de Sortie | Borne Push-In |
| Connexion PE | Connexion par cosse plat |
Dimensions et poids
| Largeur | 150 mm / 5,91 in |
| Hauteur | 146 mm / 5,75 in |
| Profondeur | 162 mm / 6,38 in |
| Poids | 13,3 kg / 29,321 lbs |
| Directive Basse Tension |
EN 61558-2-2 EN 61558-2-4 |
| Homologation cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
