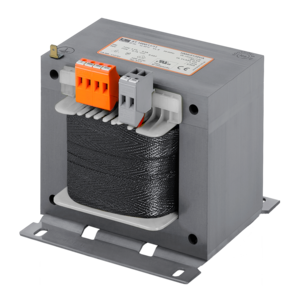

Transformateur de séparation des circuits
ST 20/4/23
Propriétés
Données générales
Les transformateurs de la série ST assurent une isolation galvanique sûre du circuit primaire par rapport au circuit secondaire. Le procédé unique d'imprégnation sous vide BLOCK IMPEX offre une excellente protection contre les influences extérieures tout en réduisant le niveau sonore. La plaque de base en métal robuste avec trous oblongs garantit une installation facile et sécurisée.
Avantages
› Transformateur de séparation conforme à la norme EN (IEC) 61558-2-4
› Excellent comportement au démarrage grâce à des courants d'appel réduits
› Haute densité de puissance grâce à un concept de conception compact
› Prises ±5 % côté primaire pour l'ajustement de la tension
› Bornes de connexion protégées contre les contacts selon UVV BGV A3
| Produit | Transformateur de séparation des circuits |
| Numéro de commande | ST 20/4/23 |
| Série | ST |
| Puissance | 20 VA |
| Entrée | 380 V / 400 V / 420 V |
| Sortie | 230 V • 0,087 Aac |
| Phases | 1 |
| Plage de Fréquence | 50 Hz jusqu'à 60 Hz |
| Classe d'Isolation EN | B (130°C) |
| Classe d'Isolation UL | class 105 |
| Durée d'Enclenchement | 100 % |
| Matériau du Conducteur | Cuivre |
| Efficacité | 81 % |
Général
| Résistance aux Courts-Circuits | non résistant aux courts-circuits |
| Groupe de Couplage | Ii0 |
| Type de Refroidissement | AN |
Environnement
| Température Ambiante | -20 °C jusqu'à 40 °C / -4 °F jusqu'à 104 °F |
| Hauteur d'Installation Max. | 2 000 m / 6 562 ft |
Protection et sécurité
| Indice de Protection | IP 00 |
| Classe de Protection (préparée) | I |
| Catégorie de Surtension | III |
| Degré de Pollution | 2 |
Informations de connexion électrique
| Connexion d'Entrée | Borne à vis |
| Connexion de Sortie | Borne à vis |
| Connexion PE | Connexion par cosse plat |
Dimensions et poids
| Largeur | 66 mm / 2,6 in |
| Hauteur | 81 mm / 3,19 in |
| Profondeur | 56 mm / 2,2 in |
| Poids | 0,9 kg / 1,984 lbs |
| Directive Basse Tension | EN 61558-2-4 |
| Homologation cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
| Homologation VDE |
VDE 0570-2-x (DIN EN 61558-2-x) |
