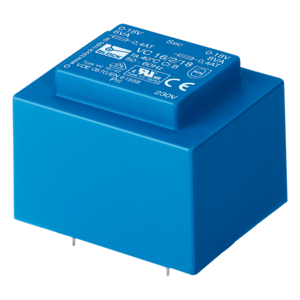

Transformateur pour circuit-imprimé protégé contre les court-circuits, transformateur de sécurité
PT 7,5/2/9
Propriétés
Données générales
Les transformateurs de circuit imprimé de la série PT sont équipés d'une protection contre les surcharges intégrée grâce à un PTC à l'entrée et disposent d'une fixation supplémentaire par vis dans la plaque de base pour un montage peu encombrant. Le procédé unique d'encapsulation en résine XtraDenseFill offre aux transformateurs une protection durable contre la corrosion, une haute valeur d'isolation et une conductivité électrique maximale.
Avantages
› Transformateur de sécurité conforme à la norme EN (IEC) 61558-2-6
› Taille minimale pour une performance élevée
› Avec bobines de sortie doubles pour un raccordement en série ou en parallèle
› Matériau d'encapsulation auto-extinguible
| Produit | Transformateur pour circuit-imprimé protégé contre les court-circuits, transformateur de sécurité |
| Numéro de commande | PT 7,5/2/9 |
| Série | PT |
| Puissance | 7,5 VA |
| Entrée | 230 V |
| Sortie | 2 x 9 V • 0,417 Aac |
| Phases | 1 |
| Plage de Fréquence | 50 Hz jusqu'à 60 Hz |
| Pertes à Vide | 1,3 W |
| Classe d'Isolation EN | B (130°C) |
| Classe d'Isolation UL | class 105 |
| Durée d'Enclenchement | 100 % |
| Matériau du Conducteur | Cuivre |
| Efficacité | 65 % |
Général
| Résistance aux Courts-Circuits | protégé contre les courts-circuits |
| Groupe de Couplage | Iii0 |
| Type de Refroidissement | AN |
Environnement
| Température Ambiante | -20 °C jusqu'à 40 °C / -4 °F jusqu'à 104 °F |
| Hauteur d'Installation Max. | 2 000 m / 6 562 ft |
Protection et sécurité
| Indice de Protection | IP 00 |
| Classe de Protection (préparée) | II |
| Catégorie de Surtension | III |
| Degré de Pollution | 1 |
Informations de connexion électrique
| Connexion d'Entrée | Broche |
| Connexion de Sortie | Broche |
Dimensions et poids
| Largeur | 43 mm / 1,69 in |
| Hauteur | 36 mm / 1,42 in |
| Profondeur | 51 mm / 2,01 in |
| Poids | 0,283 kg / 0,624 lbs |
| Directive Basse Tension | EN 61558-2-6 |
| Homologation cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
