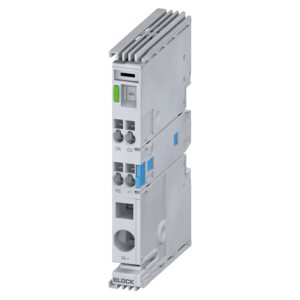

PEL 230/24-4

Exporter des fiches techniques

Propriétés

› Tension de sortie stabilisée et réglable

› Signalisation CC OK par LED

› Connexion en parallèle possible

› Système de connecteur à ressort facile d’entretien

› Montage sur rail DIN

› 3 ans de garantie

Recherche de produits

Données techniques

Produit	Alimentation à découpage primaire, monophasée
Numéro de commande	PEL 230/24-4
Série	PEL 230

Tension Nominale d'Entrée	100 V CA jusqu'à 240 V CA
Plage de Tension d'Entrée	85 V CA jusqu'à 264 V CA
Plage de Tension d'Entrée	120 V CC jusqu'à 373 V CC
Courant Nominal d'Entrée (Charge Nominale) (100Vac)	1,60 A
Courant Nominal d'Entrée (Charge Nominale) (230Vac)	0,90 A
Fusible d'Entrée Interne	4 AT
Plage de Fréquence Nominale CA	44 Hz jusqu'à 66 Hz
Plage de Fréquence Nominale CC	0 Hz
Limitation du Courant d'Appel NTC <	30 A
Fusible Préliminaire Recommandé	6A, 10A, 16A, B/C-Char.
Pontage de Panne de Réseau (Charge Nominale) (100Vac)	15,0 ms
Pontage de Panne de Réseau (Charge Nominale) (230Vac)	100,0 ms

Puissance	96 W
Tension Nominale de Sortie	24 V CC
Courant Nominal de Sortie	4 A
Plage de Tension de Sortie	22,8 V CC jusqu'à 26 V CC
Limitation du Courant de Sortie (Courant Constant) typ.	4,4 A
Ondulation Résiduelle (Charge Nominale) typ.	100 mVss
Facteur de Puissance	0,55
Perte de Puissance max.	14,8 W
Résistance de la Réalimentation max.	30 V CC
Perte de Puissance à vide (230Vac)	0,80 W
Perte de Puissance Charge Nominale (230Vac)	13,10 W
Connexion parallèle possible	Oui
Connexion en série possible	Oui

Affichage de Statut

LED vert

Conditions d'exploitation

Température Ambiante	-25 °C jusqu'à 60 °C / -13 °F jusqu'à 140 °F
Température de Stockage	-25 °C jusqu'à 85 °C / -13 °F jusqu'à 185 °F
Humidité sans Condensation	5 % jusqu'à 96 %
Type de Refroidissement	convection naturelle
Distance Minimale Obligatoire (latéral)	0 mm
Distance Minimale Obligatoire (haut/bas)	50 mm
