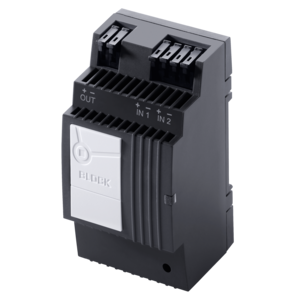

Alimentation à découpage primaire, monophasée

PEL 230/24-1,3

Propriétés

Avantages

 Tension de sortie stabilisée et réglable

 Signalisation CC OK par LED

 Connexion en parallèle possible

 Système de connecteur à ressort facile d’entretien

 Montage sur rail DIN

 3 ans de garantie

Produit Alimentation à découpage primaire, monophasée
Numéro de commande PEL 230/24-1,3
Série PEL 230
Entrée
Tension Nominale d'Entrée 100 V CA jusqu'à 240 V CA
Plage de Tension d'Entrée 85 V CA jusqu'à 264 V CA
Plage de Tension d'Entrée 120 V CC jusqu'à 373 V CC
Courant Nominal d'Entrée (Charge Nominale) (100Vac) 0,70 A
Courant Nominal d'Entrée (Charge Nominale) (230Vac) 0,40 A
Fusible d'Entrée Interne 2 AT
Plage de Fréquence Nominale CA 44 Hz jusqu'à 66 Hz
Plage de Fréquence Nominale CC 0 Hz
Limitation du Courant d'Appel NTC < 30 A
Fusible Préliminaire Recommandé 6A, 10A, 16A, B/C-Char.
Pontage de Panne de Réseau (Charge Nominale) (100Vac) 10,0 ms
Pontage de Panne de Réseau (Charge Nominale) (230Vac) 80,0 ms
Sortie
Puissance 31 W
Tension Nominale de Sortie 24 V CC
Courant Nominal de Sortie 1,3 A
Plage de Tension de Sortie 22,8 V CC jusqu'à 26,4 V CC
Limitation du Courant de Sortie (Courant Constant) typ. 1,43 A
Ondulation Résiduelle (Charge Nominale) typ. 100 mVss
Facteur de Puissance 0,55
Perte de Puissance max. 7,3 W
Résistance de la Réalimentation max. 30 V CC
Perte de Puissance à vide (230Vac) 2,60 W
Perte de Puissance Charge Nominale (230Vac) 7,00 W
Connexion parallèle possible Oui
Connexion en série possible Oui
Signalisation
Affichage de Statut LED vert
Environnement
Température Ambiante -25 °C jusqu'à 60 °C / -13 °F jusqu'à 140 °F
Température de Stockage -25 °C jusqu'à 85 °C / -13 °F jusqu'à 185 °F
Humidité sans Condensation 5 % jusqu'à 96 %
Type de Refroidissement convection naturelle
Distance Minimale Obligatoire (latéral) 0 mm
Distance Minimale Obligatoire (haut/bas) 50 mm
Protection et sécurité
Degré de Pollution selon EN 50178 / 62103 2
Classe de Protection selon EN 61140 II (dans l'armoire de commande fermée)
Dimensions et poids
Largeur 54 mm / 2,13 in
Hauteur 89 mm / 3,5 in
Profondeur 59 mm / 2,32 in
Poids 0,18 kg / 0,397 lbs
