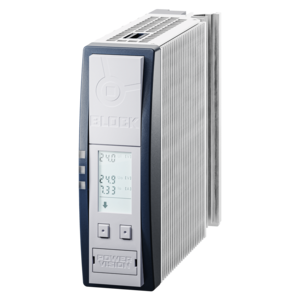

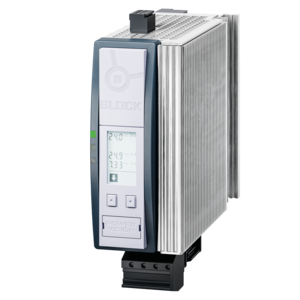

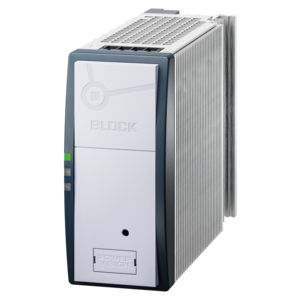

Lade- und Kontrolleinheit
PCC-0524-100-00
Propriétés
Avantages
› Design ultra-compact
› Paramétrage via des commutateurs rotatifs en façade
› Protection électronique contre les surintensités et les courts-circuits
› Limitation active du courant en cas de défaut
› Courant de charge et tension de fin de charge réglables
› Contact de signalisation sans potentiel
› Protection contre les inversions de polarité
› Protection contre la décharge profonde des accumulateurs
› Surveillance du courant et de la tension
› Sorties de signal actives pour le contrôle des fonctions
| Produit | Lade- und Kontrolleinheit |
| Numéro de commande | PCC-0524-100-00 |
| Série | BATTERIE USV |
Entrée
| Tension Nominale d'Entrée | 24 V CC |
| Plage de Tension d'Entrée | 18 V CC jusqu'à 30 V CC |
Sortie
| Tension Nominale de Sortie | 24 V CC |
| Courant Nominal de Sortie | 10 A |
| Plage de Tension de Sortie | 18 V CC jusqu'à 30 V CC |
| Résistance de la Réalimentation max. | 35 V CC |
| Connexion parallèle possible | Ja, max. 3 Akkus zur Verlängerung der Pufferzeit |
Signalisation
| Sortie de Signal | Contact de relais |
| Affichage de Statut | LED vert, jaune, rouge |
| Communication | - |
Environnement
| Température Ambiante | -25 °C jusqu'à 70 °C / -13 °F jusqu'à 158 °F |
| Température de Stockage | -25 °C jusqu'à 85 °C / -13 °F jusqu'à 185 °F |
| Humidité sans Condensation | 5 % jusqu'à 96 % |
| Type de Refroidissement | natürliche Konvektion |
| Distance Minimale Obligatoire (latéral) | 0 mm |
| Distance Minimale Obligatoire (haut/bas) | 40 mm |
Dimensions et poids
| Largeur | 30 mm / 1,18 in |
| Hauteur | 127 mm / 5 in |
| Profondeur | 117 mm / 4,61 in |
| Poids | 0,36 kg / 0,794 lbs |
