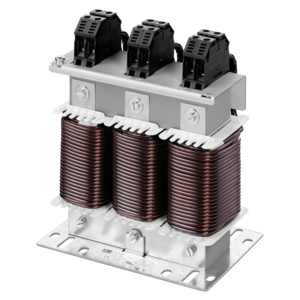

Inductance de ligne, triphasée
LR3 40-4/10
Propriétés
Avantages
› Garantie d'une tension de court-circuit de 3 - 5 % sur le réseau
› Atténuation des harmoniques de courant
› Limitation du courant de démarrage
› Augmentation de la durée de vie pour les consommateurs
› Ondulation réduite
› Tenue aux coupures du réseau
› Limitation du courant de crête
› Anneaux de levage intégrés
› Equerre de pied multifonctionnelle
› Utilisable comme réactance de ligne, inductance de commutation, réactance CPR
› Très bonne protection contre la corrosion et faible développement du bruit grâce à l’imprégnation sous vide
| Produit | Inductance de ligne, triphasée |
| Numéro de commande | LR3 40-4/10 |
| Série | LR3 |
| Inductance | 3x 2,94 mH |
| Courant nominal | 3x 10 Aac |
| Courant de linéarité | 3x 15 Aac |
| Plage de Tension Nominale | 0 V jusqu'à 690 V |
| Tension Nominale | 400 V |
| Phases | 3 |
| Plage de Fréquence | 50 Hz jusqu'à 60 Hz |
| Tension de court-circuit | 4% @ 400 V |
| Puissance du Moteur ou du Convertisseur | 5,5 kW / 7,38 HP |
| Classe d'Isolation EN | F (155°C) |
| Classe d'Isolation UL | class 155 |
| Durée d'Enclenchement | 100 % |
| Perte de Puissance | 28,80 W |
| Matériau du Conducteur | Cuivre |
Général
| Durée d'Enclenchement | 100 % |
| Type de Refroidissement | AN |
| Groupe de Couplage | III0 |
Environnement
| Température Ambiante | -10 °C jusqu'à 40 °C / 14 °F jusqu'à 104 °F |
| Hauteur d'Installation Max. | 85 m / 279 ft |
Protection et sécurité
| Indice de Protection | IP 00 |
| Classe de Protection (préparée) | I |
| Degré de Pollution | 2 |
Informations de connexion électrique
| Connexion d'Entrée | Borne à vis |
| Connexion de Sortie | Borne à vis |
| Connexion PE | Connexion par boulon |
Dimensions et poids
| Largeur | 120 mm / 4,72 in |
| Hauteur | 135 mm / 5,31 in |
| Profondeur | 85 mm / 3,35 in |
| Poids | 2,1 kg / 4,63 lbs |
| Directive Basse Tension | EN 61558-2-20 |
| RoHS compliant | EN IEC 63000 |
| Homologation cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
