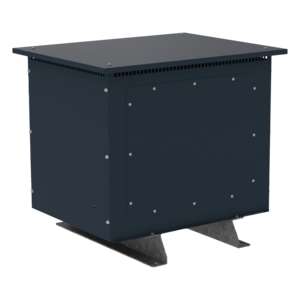

Autotransformateur, triphasée
AT3 45-58/60-4
Propriétés
Données générales
Les autotransformateurs de la série AT3 sont utilisés pour l'ajustement de la tension sans nécessiter d'isolation galvanique. Les supports de base multifonctionnels et largement utilisés offrent des options de montage variables et facilitent l'installation par le dessus. Les transformateurs sont équipés d'œillets de levage pour simplifier le transport.
Avantages
› Autotransformateur conforme à la norme EN (IEC) 61558-2-13
› Fonctionnement en sens inverse possible
› Très haut rendement
› Technologie de montage brevetée pour réduire les pertes thermiques
› Excellente protection contre la corrosion et faible niveau sonore grâce à l’imprégnation sous vide BLOCK IMPEX
› Bornes à vis fixes et protégées contre les contacts selon UVV BGV A3
| Produit | Autotransformateur, triphasée |
| Numéro de commande | AT3 45-58/60-4 |
| Série | AT3 |
| Puissance | 45 000 VA |
| Entrée | 3 x 575 V / 600 V |
| Sortie | 3 x 400 V • 65 Aac |
| Phases | 3 |
| Plage de Fréquence | 50 Hz jusqu'à 60 Hz |
| Pertes en Court-Circuit | 348 W |
| Pertes à Vide | 212 W |
| Classe d'Isolation EN | F (155°C) |
| Classe d'Isolation UL | class 155 |
| Durée d'Enclenchement | 100 % |
| Matériau du Conducteur | Cuivre |
| Efficacité | 98,8 % |
Général
| Résistance aux Courts-Circuits | non résistant aux courts-circuits |
| Groupe de Couplage | YNa0 |
| Type de Refroidissement | AN |
Environnement
| Température Ambiante | -20 °C jusqu'à 40 °C / -4 °F jusqu'à 104 °F |
| Hauteur d'Installation Max. | 2 000 m / 6 562 ft |
Protection et sécurité
| Indice de Protection | IP 00 |
| Classe de Protection (préparée) | I |
| Degré de Pollution | 2 |
Informations de connexion électrique
| Connexion d'Entrée | Borne à vis |
| Connexion de Sortie | Borne à vis |
| Connexion PE | Borne à vis |
Dimensions et poids
| Largeur | 550 mm / 21,65 in |
| Hauteur | 480 mm / 18,9 in |
| Profondeur | 235 mm / 9,25 in |
| Poids | 125 kg / 275,578 lbs |
| Directive Basse Tension | EN 61558-2-13 |
| Homologation cURus - Recognized | UL 1561; CSA 22.2 |
